NBR 17227 e Estudo de Energia Incidente: O Guia Definitivo para Proteção contra Arco Elétrico
O cenário da segurança elétrica no Brasil mudou com a publicação da NBR 17227. Mais do que uma exigência da NR-10, o estudo de energia incidente é a ciência que define a sobrevivência do trabalhador em caso de falha catastrófica.
Neste guia técnico, desvendamos o conceito de ATPV, os métodos de cálculo da IEEE 1584 e como a nova norma brasileira padroniza a gestão de riscos em instalações de baixa e média tensão.
Introdução ao Estudo de Energia Incidente e ATPV
No universo da segurança industrial, o entendimento da energia incidente e do valor ATPV (Arc Thermal Performance Value) é essencial. Esses conceitos desempenham um papel fundamental na proteção dos trabalhadores expostos a riscos elétricos em ambientes industriais. O estudo de energia incidente e ATPV garante a implementação de medidas preventivas e a utilização de equipamentos de proteção individual (EPIs) adequados.
O que é Energia Incidente e por que calculá-la?
A energia incidente é a quantidade de energia térmica que atinge uma superfície a uma determinada distância de um arco elétrico. Ela é medida em cal/cm².

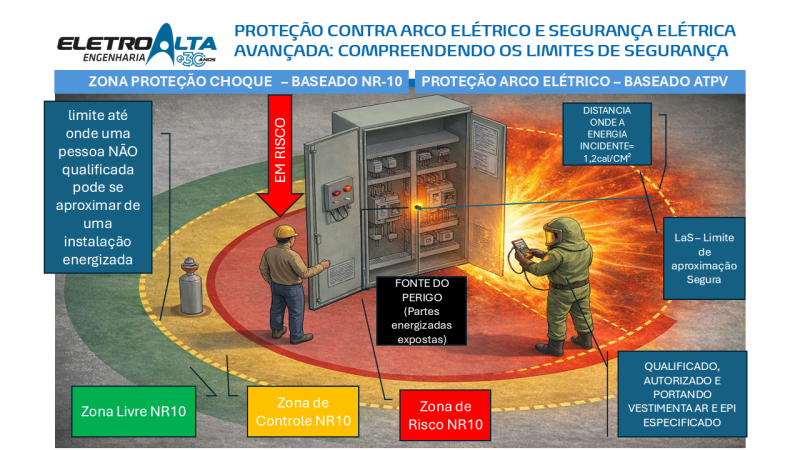

O objetivo do estudo não é apenas cumprir tabela, mas determinar o Limite de Aproximação Segura e especificar a Vestimenta RF (Resistente ao Fogo) adequada. Sem este cálculo, o uso de um EPI “estimado” pode ser tão perigoso quanto a ausência dele.
[H3] O Conceito de ATPV (Arc Thermal Performance Value)
O ATPV é o valor de desempenho térmico do arco de um material. Ele indica a máxima energia incidente que o tecido pode suportar antes que o usuário tenha 50% de probabilidade de sofrer uma queimadura de segundo grau.
Nota Técnica: Se o estudo aponta uma energia incidente de 8 cal/cm2, a vestimenta deve ter um ATPV igual ou superior a este valor.
Compreendendo a Energia Incidente e o ATPV
A energia incidente refere-se à quantidade de energia térmica liberada durante um arco elétrico, medida em calorias por centímetro quadrado (cal/cm²). Essa energia representa um risco significativo de queimaduras e outras lesões graves. O ATPV, por sua vez, é uma métrica que indica o nível de proteção oferecido por vestimentas resistentes ao arco elétrico. Um ATPV mais elevado garante maior resistência térmica, reduzindo os riscos de queimaduras de segundo grau.
NBR 17227: A Nova Era dos Estudos de Arco no Brasil
Até pouco tempo, o Brasil baseava-se quase exclusivamente na norma americana NFPA 70E. Com a chegada da NBR 17227, temos um framework nacional que detalha:
- Padronização de Etiquetas: Como os riscos devem ser sinalizados nos painéis.
- Critérios de Cálculo: Alinhamento com a IEEE 1584:2018, que trouxe modelos matemáticos muito mais precisos, considerando o efeito “caixa” (terminações em eletrodos).
- Gestão de Mudanças: A obrigatoriedade de revisão do estudo sempre que houver alteração na rede ou na proteção.
A Importância de Medidas de Segurança Baseadas em ATPV
O estudo de ATPV é essencial para definir protocolos de segurança robustos, que incluem:
- Seleção de EPIs adequados
- Treinamento de trabalhadores sobre os riscos associados à energia incidente;
- Criação de protocolos que minimizem a exposição a riscos elétricos
Além disso, atualizar regularmente o estudo de energia incidente é crucial devido a mudanças em sistemas elétricos, normas de segurança e avanços tecnológicos.
Estudo de Energia Incidente com a EletroAlta Engenharia
Com vasta experiência no mercado, a EletroAlta Engenharia oferece soluções especializadas em engenharia elétrica e eletrônica para empresas de todo o Brasil. Nossos serviços incluem:
- Estudo de proteção elétrica para motores e geradores;
- Análise de suportabilidade de equipamentos;
- Estudo de partida de motores;
- Estudo de curto-circuito, coordenação e seletividade (ECCS).
A EletroAlta Engenharia também realiza estudos focados em geração fotovoltaica e relatórios de análise de exposição ao risco elétrico, sempre em conformidade com as normas NR-10, NR-20, NR-33, NR-35, NBR 5410 e 14039.
Como é feito o Cálculo de Energia Incidente?
O processo de engenharia por trás do estudo é rigoroso e envolve quatro variáveis críticas:
- Corrente de Curto-Circuito (Isc): Fornecida pela concessionária ou calculada na cabine primária.
- Tempo de Atuação da Proteção (t): O fator mais influente. Quanto mais lento o disjuntor/relé, maior a energia.
- Distância de Trabalho: Geralmente fixada em 455mm para baixa tensão.
- Configuração dos Eletrodos (VCB, VCBB, HCB): A orientação física dos barramentos dentro do painel.
A importância da Seletividade na Mitigação
Um dos grandes diferenciais da Eletroalta é que não entregamos apenas o laudo. Analisamos se é possível reduzir a energia incidente através do Estudo de Seletividade. Muitas vezes, um ajuste de milissegundos na curva do relé pode baixar a categoria de risco de 4 para 2, economizando em EPIs e aumentando a segurança.
A importância da Seletividade na Mitigação
Um dos grandes diferenciais da Eletroalta é que não entregamos apenas o laudo. Analisamos se é possível reduzir a energia incidente através do Estudo de Seletividade. Muitas vezes, um ajuste de milissegundos na curva do relé pode baixar a categoria de risco de 4 para 2, economizando em EPIs e aumentando a segurança.
Por que escolher a Eletroalta para seu Estudo de Arco?
Realizar um estudo técnico exige softwares de ponta (como ETAP ou SKM) e engenheiros especialistas em sistemas de potência.
- Levantamento de Campo Detalhado: Validamos cada componente da sua planta.
- Software de Alta Precisão: Cálculos baseados na última revisão da IEEE 1584.
- Relatório Consultivo: Indicamos onde investir para reduzir os riscos, não apenas onde colocar etiquetas.
Atuação em Diversos Setores:
Com expertise consolidada, a EletroAlta Engenharia atende a diversos segmentos industriais, como:
- Petroquímica
- Automobilistica
- Usinas de açúcar e Etanol
- Papel e Celulose
- Agroindustria
- Cogeração de energia
Solicite Seu Orçamento Agora Mesmo!
Quer garantir a segurança da sua equipe e a eficiência das suas operações? Entre em contato com a EletroAlta Engenharia para realizar o estudo de energia incidente e ATPV.
1. Qual a validade de um estudo de energia incidente?
A NBR 17227 e a NR-10 recomendam a atualização sempre que houver mudanças significativas no sistema ou, no máximo, a cada 5 anos.
2. O estudo é obrigatório para todas as empresas?
Sim, para qualquer empresa que possua instalações elétricas com potência instalada superior a 75kW ou que realize intervenções em sistemas elétricos.
3. O que é energia incidente em arco elétrico?
Energia incidente é a quantidade de calor liberada por um arco elétrico e recebida pelo trabalhador, medida em cal/cm². Ela depende da corrente de curto-circuito, do tempo de atuação das proteções, da distância de trabalho e do tipo de equipamento.
A vestimenta retardante a arco da NR-10 é sempre suficiente?
Não. Se a energia incidente calculada for superior ao ATPV da vestimenta (por exemplo, acima de 40 cal/cm²), o EPI deixa de ser eficaz. Nestes casos, é obrigatória a mitigação do risco por engenharia, como ajustes de seletividade e redução do tempo de arco.
