DDR Compliance Assessment®
Conformidade Dispositivos Diferenciais Residuais a Proteção Contra Choque Elétrico e Adequação de Dispositivos DR Conforme NR-10 e NBR 5410
Sua instalação tem disjuntores. A pergunta que decide um acidente fatal é outra: ela tem a proteção diferencial residual que protege pessoas, não equipamentos.
Conformidade Dispositivos Diferenciais Residuais – Para entender de conformidade dos Dispositivos Diferenciais Residuais é preciso falar sobre:
Disjuntores existem para proteger cabos e equipamentos contra sobrecarga e curto-circuito. Eles não foram projetados para detectar uma fuga de corrente de poucos miliamperes percorrendo o corpo de um trabalhador. Essa é a função do dispositivo DR — e a ausência ou aplicação incorreta desse dispositivo é uma das causas mais recorrentes, e mais evitáveis, de choque elétrico fatal por contato indireto em instalações industriais brasileiras.
A pergunta que esta página responde não é “minha instalação tem DR?“. É: os circuitos da sua instalação possuem, especificamente, a proteção diferencial residual necessária para preservar a vida de quem os opera?
Situação, Problema, Implicação, Necessidade
Situação: a maioria das plantas industriais brasileiras foi construída em etapas — instalação original, ampliações, novas linhas, novos painéis — ao longo de anos ou décadas, frequentemente sem revisão técnica formal de cada etapa em relação à NBR 5410.
Problema: não existe, na maioria dessas plantas, uma avaliação técnica documentada de quais circuitos efetivamente requerem proteção diferencial residual, nem confirmação de que os DRs existentes são do tipo correto para as cargas que protegem.
Implicação: essa lacuna se traduz em risco real de choque elétrico por contato indireto, exposição legal do responsável técnico e da empresa em caso de acidente, não conformidades expostas em auditoria e, em alguns casos, desligamentos intempestivos que comprometem a disponibilidade operacional — o oposto do que um DR bem especificado deveria entregar.
Necessidade: um programa técnico de avaliação, especificação e adequação da proteção diferencial residual, integrado à gestão de riscos elétricos já exigida pela NR-10:2026.
O problema invisível nas instalações elétricas
A maioria dos acidentes por choque elétrico não ocorre em instalações visivelmente precárias. Ocorre em instalações “normais” — com aterramento, com disjuntores, aparentemente regulares — onde a proteção contra contato indireto depende de um dispositivo específico que nunca foi avaliado tecnicamente: o DR.
Ter aterramento e disjuntores cria a sensação de proteção completa. Mas o aterramento, por si só, não interrompe uma corrente de fuga em tempo suficiente para evitar fibrilação cardíaca. Essa função específica — desligar o circuito em milissegundos quando uma corrente de fuga indica que ela pode estar percorrendo um corpo humano — é exclusiva do dispositivo diferencial residual de alta sensibilidade.
O que a NR-10:2026 exige
Conformidade Dispositivos Diferenciais Residuais – O item 10.6.4 da nova NR-10 (Portaria MTE nº 737/2026) deixou de apenas remeter à NBR 5410 por referência genérica — passou a exigir, com texto próprio, que a organização utilize o dispositivo diferencial-residual (DDR) de alta sensibilidade, ou outra tecnologia, como proteção coletiva adicional obrigatória contra choque elétrico, conforme definido em projeto, nas seguintes situações:
- a) circuitos que sirvam a pontos de utilização em locais com banheira ou chuveiro;
- b) circuitos que alimentem tomadas de corrente em áreas externas à edificação;
- c) circuitos de tomadas em áreas internas que possam alimentar equipamentos no exterior, até 32 A;
- d) em locais de habitação: circuitos que sirvam a cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas em uso normal ou sujeitas a lavagens;
- e) em edificações não residenciais (o que inclui a indústria): circuitos que sirvam a pontos de tomada em cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e, no geral, áreas internas molhadas em uso normal ou sujeitas a lavagens.
A obrigatoriedade do DDR deixou de ser apenas uma exigência técnica da NBR 5410 referenciada pela NR-10 — agora é texto direto da própria norma trabalhista, com as mesmas consequências de uma não conformidade de segurança e saúde no trabalho.
A própria norma já prevê a exceção técnica que evita o erro de instalar DR sem critério:
- item 10.6.4.1 dispensa a exigência do DDR em circuitos ou setores onde a continuidade for indispensável à segurança das pessoas, à preservação de vidas, em caso de segurança sanitária, ou em inviabilidade técnica registrada em projeto nos termos da alínea “f” do item 10.4.9 da NR-10.
Essa exceção é precisamente o fundamento normativo da seção mais abaixo sobre por que instalar DR de forma indiscriminada também é um erro técnico.
O que a ABNT NBR 5410 estabelece sobre dispositivos DR ?
A NBR 5410 torna obrigatória a instalação de dispositivos DR de alta sensibilidade (corrente diferencial residual nominal, I∆n ≤ 30 mA.) nos mesmos circuitos que o item 10.6.4 da nova NR-10 agora também exige diretamente:
- – Circuitos que alimentam pontos de utilização em locais com banheira ou chuveiro;
- – Circuitos que alimentam tomadas situadas em áreas externas à edificação;
- – Circuitos de tomadas internas que possam alimentar equipamentos no exterior;
- – Cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas ou sujeitas a lavagem frequente;
- – Circuitos de tomadas de corrente em geral, com corrente nominal de até 32 A.
Isso significa que a obrigatoriedade de DR nesses cenários hoje tem dupla fundamentação legal e normativa — a NBR 5410, como norma técnica, e a NR-10:2026, como norma de segurança e saúde no trabalho com força de fiscalização própria.
A norma também define os parâmetros de atuação que caracterizam um DR funcional: atuação em corrente entre 50% e 100% da corrente nominal (I∆n), em tempo inferior a 300 ms na corrente nominal, e inferior a 40 ms para correntes 5 vezes superiores — o intervalo de tempo tecnicamente associado à prevenção de fibrilação cardíaca.
A omissão da proteção DR nesses cenários configura não conformidade técnica grave, com possível exposição civil e criminal do responsável técnico em caso de acidente.
O DR não substitui o aterramento, assim como o aterramento não substitui o DR. Ambos são sistemas complementares para proteção contra choque elétrico por contato indireto.

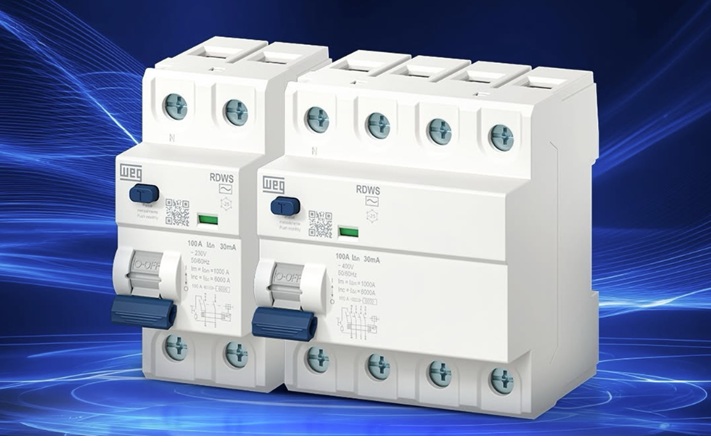

O que é um dispositivo DR — e o que ele realmente protege
O dispositivo diferencial residual monitora continuamente o equilíbrio entre a corrente que entra e a corrente que retorna em um circuito. Quando uma parcela dessa corrente “desvia” para um caminho não previsto — por exemplo, atravessando o corpo de uma pessoa em contato com uma parte energizada — o DR detecta esse desequilíbrio e interrompe o circuito em milissegundos.
Existem diferentes tipos de DR, e a escolha incorreta é, na prática, tão grave quanto a ausência do dispositivo:
| Tipo de Dispositivo DR | Fenômenos Detectados | Principais Aplicações |
|---|---|---|
| Tipo AC | Correntes diferenciais alternadas senoidais | Circuitos convencionais e cargas sem eletrônica significativa |
| Tipo A | Correntes alternadas e correntes contínuas pulsantes | Inversores, fontes chaveadas, equipamentos eletrônicos e cargas industriais modernas |
| Tipo F | Correntes de frequência mista associadas a conversores monofásicos | Bombas, ventiladores, climatização e motores monofásicos com velocidade variável |
| Tipo B | Correntes alternadas, contínuas pulsantes e contínuas puras | Inversores trifásicos, sistemas fotovoltaicos, carregadores de veículos elétricos, UPS e aplicações críticas |
Especificar um DR Tipo AC em um circuito com componente contínuo relevante não é um detalhe técnico menor — é uma falha de proteção que pode deixar a instalação tecnicamente “com DR” e, na prática, sem a detecção de fuga que o cenário real exige.
Disjuntor × DR
| Disjuntor | DR |
|---|---|
| Protege cabos | Protege pessoas |
| Sobrecarga | Corrente de fuga |
| Curto-circuito | Choque elétrico |
| Patrimônio | Vida humana |
| Ampères | mA |
Durante auditoria em uma indústria alimentícia foi identificado que um circuito alimentado por inversores utilizava DR Tipo AC. A substituição por DR Tipo A eliminou desligamentos intempestivos e restabeleceu a capacidade de detecção das correntes diferenciais previstas para esse tipo de carga.
O que acontece quando o DR é inexistente ou inadequado
Segundo o Anuário Estatístico de Acidentes de Origem Elétrica da Abracopel (ano-base 2024), o Brasil registrou 1.077 acidentes por choque elétrico, com 759 mortes, no período. A ausência ou a especificação incorreta de proteção diferencial residual é um dos fatores tecnicamente associados a esse tipo de acidente — porque é exatamente a medida de proteção desenhada para interromper a corrente antes que ela atinja níveis fisiologicamente fatais.
As consequências práticas de DR inexistente ou inadequado incluem:
- Permanência de tensões perigosas em massas metálicas durante uma falha, sem interrupção automática em tempo seguro;
- Risco real de choque elétrico fatal por contato indireto;
- Exposição legal do responsável técnico e da empresa, com agravante de “risco conhecido e não tratado” em caso de acidente investigado;
- Não conformidades expostas em auditorias e fiscalizações;
- Paradoxalmente, em instalações com DR mal especificado, desligamentos intempestivos que comprometem a disponibilidade
operacional — gerando a tentação de remover ou bypassar o dispositivo, o que agrava ainda mais o risco; - Falsa sensação de segurança: a equipe acredita que a instalação está protegida porque “tem DR”, sem saber que o tipo instalado não detecta o tipo de fuga relevante para aquele circuito.
Circuitos que normalmente requerem proteção diferencial residual
- Tomadas de uso geral;
- Áreas molhadas (lavagem, processos com presença de água, áreas de utilities);
- Áreas externas e instalações expostas às intempéries;
- Circuitos de manutenção e bancadas de teste;
- Laboratórios e oficinas;
- Instalações elétricas provisórias e canteiros de obra dentro da planta;
- Áreas industriais específicas com exposição elevada ao contato indireto (proximidade de estruturas metálicas, ambientes condutivos).
A lista acima é orientativa — a determinação técnica de quais circuitos exigem DR, e de qual tipo, depende da avaliação específica do projeto e das cargas de cada instalação.
Por que instalar DR indiscriminadamente também pode ser um erro
A resposta para a lacuna de proteção não é instalar DR em todos os circuitos sem critério técnico. Esse é, inclusive, um erro tão recorrente quanto a ausência do dispositivo, e cria seus próprios riscos:
- Correntes de fuga naturais e harmônicas: equipamentos eletrônicos modernos (drives, fontes chaveadas, iluminação LED) geram correntes de fuga naturais que, somadas, podem aproximar-se do limiar de atuação de um DR mal dimensionado, gerando desarmes sem falha real;
- Perda de seletividade: múltiplos DRs em série, sem coordenação adequada, podem atuar de forma não seletiva — desligando circuitos inteiros quando apenas um ponto específico apresenta a falha;
- Continuidade operacional: desligamentos intempestivos recorrentes em processos críticos geram pressão para que a própria equipe de manutenção remova ou desative a proteção — a pior consequência possível de uma especificação tecnicamente equivocada;
- Erros de instalação: o condutor neutro deve obrigatoriamente passar pelo dispositivo DR, e não pode ser reaterrado ou compartilhado a jusante do dispositivo com circuitos fora do mesmo grupo de proteção — um erro comum que causa disparo imediato e indiscriminado;
- Continuidade indispensável à segurança das pessoas: o próprio item 10.6.4.1 da nova NR-10 reconhece esse limite técnico e dispensa a exigência do DDR em circuitos ou setores onde a continuidade for indispensável à segurança das pessoas, à preservação de vidas, em caso de segurança sanitária, ou em inviabilidade técnica registrada em projeto (nos termos da alínea “f” do item 10.4.9) — por exemplo, determinados circuitos hospitalares ou de processo onde um desarme intempestivo representaria risco maior do que o que o DR busca mitigar. Identificar corretamente esses circuitos, com justificativa técnica documentada, é parte do projeto — não uma exceção informal aplicada por conveniência.
A coordenação e a seletividade entre dispositivos de proteção — tema central de referências internacionais como o IEEE Std 242 — é parte indissociável de qualquer projeto de adequação de DR feito com rigor de engenharia, e não apenas de compra de equipamento.
Ensaios e Verificação Funcional dos Dispositivos DR
A existência de um dispositivo DR no painel não garante que ele continuará protegendo as pessoas quando necessário.
Por isso, a EletroAlta realiza ensaios funcionais dos dispositivos diferenciais residuais, permitindo verificar sua capacidade de atuação e a integridade do sistema de proteção contra choque elétrico.
Os ensaios são realizados com instrumentos apropriados, com base nos princípios da IEC 61557-6, e incluem:
- Medição da corrente de disparo;
- Medição do tempo de atuação;
- Verificação funcional dos dispositivos;
- Registro e rastreabilidade dos resultados;
- Emissão de Relatório Técnico e Certificado de Funcionamento.
Mais do que instalar DR, é fundamental garantir que os dispositivos continuem aptos a proteger vidas e atender aos requisitos da NR-10:2026.
Metodologia EletroAlta
1. Levantamento das instalações — análise do projeto elétrico existente, diagramas unifilares e histórico de ampliações;
2. Avaliação das medidas de proteção existentes — verificação de aterramento, equipotencialização e dispositivos de proteção já instalados;
3. Identificação dos circuitos aplicáveis — mapeamento técnico de quais circuitos exigem proteção diferencial residual conforme a NBR 5410 e o risco real de cada ambiente;
4. Análise das correntes de fuga — caracterização das cargas presentes (inversores, fontes chaveadas, motores) para evitar desarmes intempestivos por dimensionamento incorreto;
5. Especificação dos dispositivos — definição do tipo (AC, A, F ou B), corrente nominal e estratégia de coordenação/seletividade entre dispositivos;
6. Projeto de adequação — atualização do diagrama unifilar e definição técnica das intervenções necessárias;
7. Plano de ação — priorização das intervenções por criticidade de risco;
8. Relatório técnico — documentação completa do diagnóstico, da especificação e das recomendações;
9. ART — emissão de Anotação de Responsabilidade Técnica, com responsabilidade de engenheiro eletricista com CREA ativo.
Entregáveis (á combinar)
- Relatório Técnico de Conformidade dos Dispositivos Diferenciais Residuais
- Relatório técnico de avaliação da proteção contra choque elétrico por contato indireto;
- Inventário dos circuitos avaliados, com indicação de conformidade ou não conformidade;
- Memória de cálculo das correntes de fuga e dos critérios de especificação;
- Lista de dispositivos DR recomendados, por tipo e corrente nominal;
- Diagrama unifilar atualizado;
- Projeto técnico de adequação;
- Cronograma de implantação priorizado por criticidade;
- ART.
Benefícios
**Segurança dos trabalhadores** — redução direta do risco de choque elétrico fatal por contato indireto, o tipo de acidente que a proteção diferencial residual foi especificamente projetada para prevenir.
**Conformidade legal** — atendimento documentado à NR-10:2026 e à ABNT NBR 5410, com responsabilidade técnica formalizada.
**Redução de passivos** — evidência técnica de avaliação e tratamento do risco, relevante em processos trabalhistas, civis e em fiscalizações.
**Continuidade operacional** — aplicação seletiva e tecnicamente correta dos DRs, eliminando desligamentos intempestivos causados por dimensionamento incorreto.
**Governança dos riscos elétricos** — integração dos resultados ao RTI, ao Inventário de Perigos Elétricos e ao PGREI®, conectando a proteção contra choque elétrico ao sistema de gestão de riscos da organização.
Aplicações por segmento
- – Indústrias em geral
- – Frigoríficos
- – Papel e Celulose
- – Mineração
- – Química e Petroquímica
- – Alimentos e Bebidas
- – Hospitais
- – Centros logísticos
- – Shopping centers
- – Data centers
Perguntas Frequentes
Perguntas Frequentes sobre Dispositivos DR
Nossos clientes também perguntaram
Sim. O item 10.6.4 da NR-10 (Portaria MTE nº 737/2026) exige a utilização do dispositivo diferencial residual (DDR) de alta sensibilidade, ou tecnologia equivalente, como proteção coletiva adicional contra choque elétrico em áreas molhadas, tomadas externas, tomadas que alimentam equipamentos externos e demais situações previstas na norma.
Sim. O item 10.6.4.1 da NR-10 dispensa o uso do DDR quando a continuidade do circuito for indispensável à preservação da vida, segurança sanitária ou houver inviabilidade técnica devidamente justificada em projeto conforme o item 10.4.9.
O DR é obrigatório em circuitos de banheiros, chuveiros, áreas externas, cozinhas, lavanderias, áreas de serviço, garagens, ambientes molhados e tomadas de uso geral até 32 A, conforme estabelecido pela ABNT NBR 5410.
Sim. Sempre que os circuitos industriais atenderem às condições previstas na ABNT NBR 5410 e na NR-10, como áreas molhadas, tomadas externas e ambientes sujeitos ao contato indireto.
A norma exige dispositivos diferenciais residuais de alta sensibilidade (IΔn ≤ 30 mA), com tempos máximos de atuação compatíveis com a proteção das pessoas contra choques elétricos.
O disjuntor protege cabos e equipamentos contra sobrecargas e curtos-circuitos. O DR protege pessoas ao detectar pequenas correntes de fuga capazes de provocar choque elétrico.
A especificação depende das características das cargas, presença de inversores, eletrônica embarcada, corrente nominal do circuito e coordenação entre os dispositivos de proteção da instalação.
Tomadas de uso geral, áreas molhadas, áreas externas, oficinas, laboratórios, instalações provisórias e demais circuitos determinados por análise técnica conforme a NBR 5410.
Sim. O DR interrompe rapidamente o circuito ao detectar correntes de fuga compatíveis com a passagem de corrente elétrica pelo corpo humano, reduzindo significativamente o risco de choque fatal.
O projeto envolve levantamento da instalação, identificação dos circuitos obrigatórios, análise das correntes de fuga, seleção do tipo de DR, atualização do diagrama unifilar, emissão de ART e documentação técnica completa.
Contato indireto ocorre quando uma pessoa toca uma parte metálica normalmente não energizada que passou a ficar energizada devido a uma falha de isolamento, como a carcaça metálica de um equipamento.
Para proteção contra choque elétrico, a ABNT NBR 5410 exige dispositivos diferenciais residuais de alta sensibilidade com corrente diferencial residual nominal (IΔn) igual ou inferior a 30 mA. Existem DRs com correntes diferenciais maiores, porém destinados principalmente à proteção complementar contra incêndio e não à proteção direta das pessoas.
O DR Tipo A deve ser utilizado em circuitos com correntes contínuas pulsantes, comuns em inversores monofásicos, fontes chaveadas e equipamentos eletrônicos. O DR Tipo B é indicado para aplicações com corrente contínua lisa, como inversores de frequência trifásicos, sistemas fotovoltaicos, UPS e carregadores de veículos elétricos.
Não. O aterramento e o DR possuem funções diferentes e complementares. O aterramento proporciona o caminho de baixa impedância para a corrente de falta, enquanto o DR detecta essa fuga e interrompe rapidamente o circuito para proteger as pessoas.
Não. O disjuntor protege contra sobrecarga e curto-circuito. O DR protege contra correntes de fuga associadas ao risco de choque elétrico. Ambos são indispensáveis e trabalham de forma complementar na proteção da instalação elétrica.
A instalação fica em não conformidade com a NR-10 e a ABNT NBR 5410, aumentando significativamente o risco de choque elétrico por contato indireto e a responsabilidade técnica, civil e jurídica em caso de acidentes.
Não. O trabalho envolve avaliação técnica da instalação, identificação dos circuitos que exigem proteção diferencial residual, especificação correta do tipo de DR, análise de seletividade, atualização dos diagramas elétricos, ensaios, documentação técnica e emissão de ART.
Os desligamentos normalmente ocorrem devido à especificação inadequada do tipo de DR, correntes naturais de fuga produzidas por equipamentos eletrônicos, ausência de seletividade entre dispositivos, neutros compartilhados ou erros de instalação.
Sim. Os resultados podem integrar o Relatório Técnico das Instalações (RTI), o Inventário de Perigos Elétricos, o Programa de Gestão de Riscos Elétricos Industriais (PGREI®) e o Gerenciamento de Riscos Ocupacionais (GRO), fortalecendo a governança dos riscos elétricos da organização.
O serviço deve ser executado e acompanhado por engenheiro eletricista legalmente habilitado, com registro ativo no CREA e emissão de Anotação de Responsabilidade Técnica (ART), garantindo validade técnica, jurídica e rastreabilidade dos trabalhos realizados.
Sim. A simples existência de dispositivos DR não comprova a conformidade da instalação. É necessário verificar se todos os circuitos obrigatórios estão protegidos, se o tipo de DR é adequado às cargas existentes, se há coordenação entre os dispositivos, se os ensaios funcionais estão em conformidade e se toda a documentação técnica atende à NR-10 e à ABNT NBR 5410.
Disjuntor protege patrimônio. DR protege vidas. Sua instalação tem os dois — ou só acredita que tem?
A diferença entre essas duas situações raramente aparece em uma inspeção visual. Aparece na investigação técnica depois de um acidente — momento em que a pergunta “por que não havia avaliação formal disso?” já não tem resposta favorável para ninguém.
