Atmosferas Explosivas e Áreas Classificadas: Engenharia de Gestão do Risco de Explosão
Gases, vapores e poeiras combustíveis criam, dentro da sua planta, regiões onde uma única fonte de ignição basta para uma explosão. Essas regiões são as áreas classificadas — e na maioria das indústrias elas existem antes de qualquer um perceber. A EletroAlta identifica essas regiões, mede o risco real e o converte em decisão técnica priorizada, auditável e juridicamente defensável.
Sua planta pode ter áreas classificadas — e operar sem saber
Áreas classificadas não existem só em refinarias. Elas surgem em qualquer operação que armazene, processe ou movimente substâncias inflamáveis ou particulado combustível. Se a sua instalação tem algum destes cenários, há forte probabilidade de existir atmosfera explosiva — e, com ela, a obrigação técnica e legal de classificar, proteger e gerir o risco:
- Açúcar e álcool — destilarias, armazéns de açúcar, esteiras, peneiras moleculares, tanques de etanol
- Alimentos — farinhas, amido, leite em pó, cacau, temperos
- Grãos e rações — silos, elevadores, moegas, secadores, transportadores
- Madeira e papel/celulose — serrarias, MDF, lixamento, exaustão
- Combustíveis e química — tancagem, transferência, solventes, reatores
- Cabines de pintura — vapores de solvente e névoa de tinta
- Biomassa e pellets — moagem, secagem, armazenagem
- Farmacêutica — pós ativos, secadores de leito fluidizado, moinhos
- Metais combustíveis — alumínio, magnésio, titânio, ligas
Então o risco de explosão provavelmente já existe na sua planta. Solicitar avaliação técnica
O que a EletroAlta entrega em áreas classificadas
Engenharia completa do ciclo de vida do risco de explosão — do diagnóstico à conformidade auditável, com um único fornecedor responsável técnico:
- ✔ Estudo de Classificação de Áreas — gás, vapor e poeira (IEC 60079-10-1 e 60079-10-2)
- ✔ Inspeção de Instalações Ex — inicial, periódica e detalhada (IEC 60079-17)
- ✔ Inventário e Adequação de Equipamentos Ex — verificação e plano de adequação (IEC 60079-14)
- ✔ Dust Hazard Analysis (DHA) — risco de explosão de poeira combustível (NFPA 660)
- ✔ Revisão de classificação após modificações de processo
- ✔ Integração ao PGR (NR-01) e ao PIE (NR-10)
- ✔ Emissão de ART e rastreabilidade técnica completa
- ✔ Atendimento nacional com laboratório móvel de ensaios
Áreas classificadas: as perguntas que toda planta precisa responder
Quem precisa de um estudo de classificação de áreas?
Toda organização que armazena, processa ou manipula gases inflamáveis, vapores, névoas ou poeiras combustíveis em quantidade capaz de formar atmosfera explosiva. Na prática, isso inclui indústrias de alimentos, açúcar e álcool, grãos, madeira, química, farmacêutica, combustíveis, biomassa e metais. A obrigação decorre da NR-10, da NR-20 e da NR-01 (PGR), e a referência técnica é a série ABNT NBR IEC 60079.
Quando o estudo de áreas classificadas deve ser revisado?
Sempre que houver mudança de substância inflamável, alteração de vazão, pressão ou temperatura, modificação de layout ou ventilação, ampliação ou retrofit da instalação. Qualquer uma dessas mudanças pode invalidar a classificação anterior. Na ausência de modificações, a reavaliação acompanha o ciclo de inspeção periódica das instalações Ex.
Quais empresas normalmente possuem áreas classificadas?
Destilarias e usinas de açúcar e álcool, indústrias alimentícias (farinha, amido, leite em pó), armazéns e processamento de grãos, serrarias e fábricas de painéis de madeira, indústrias químicas e petroquímicas, farmacêuticas, distribuidoras e bases de combustíveis, plantas de biomassa e pellets, e processadoras de metais combustíveis.
Quais documentos são entregues em um estudo de classificação de áreas?
Memorial descritivo e de cálculo, plantas com a delimitação das zonas, identificação das fontes de emissão e de ignição, lista de equipamentos e requisitos de proteção Ex, e a ART. Quando integrado à gestão, o estudo também alimenta o Inventário de Riscos do PGR (NR-01) e o Prontuário das Instalações Elétricas (NR-10).
Quem pode assinar um estudo de classificação de áreas?
Engenheiro legalmente habilitado, com registro ativo no CREA e emissão de ART. A definição técnica é responsabilidade do engenheiro, mas a responsabilidade final pela gestão do risco — e a exposição em caso de incidente — recai sobre a organização.
O que são atmosferas explosivas e áreas classificadas
Atmosfera explosiva é a mistura, com o ar e em condições atmosféricas, de substâncias inflamáveis na forma de gás, vapor, névoa ou poeira combustível que, após a ignição, propaga a combustão de forma autossustentada. Quando essa mistura pode se formar em concentração perigosa em uma região da instalação, essa região é uma área classificada.
A classificação de áreas é o processo de engenharia que identifica, delimita e categoriza essas regiões, definindo onde há risco, qual a sua extensão e que tipo de proteção os equipamentos ali instalados precisam ter. É a base sobre a qual se constroem o projeto elétrico, a seleção de equipamentos, os procedimentos operacionais e a gestão de segurança de toda a planta.
As quatro origens de uma atmosfera explosiva
- Gases inflamáveis — metano, hidrogênio, GLP, gás de processo
- Vapores — de líquidos inflamáveis: solventes, álcoois, combustíveis
- Névoas — líquido inflamável disperso em gotículas finas
- Poeiras combustíveis — particulado sólido fino: farinha, açúcar, amido, madeira, grãos, metais
A distinção é decisiva: o risco de gás/vapor e o de poeira combustível seguem normas, métodos de classificação e escalas de zona diferentes. Aplicar a mesma régua aos dois é um erro técnico comum — e perigoso.
Por que o risco é invisível — e sistêmico

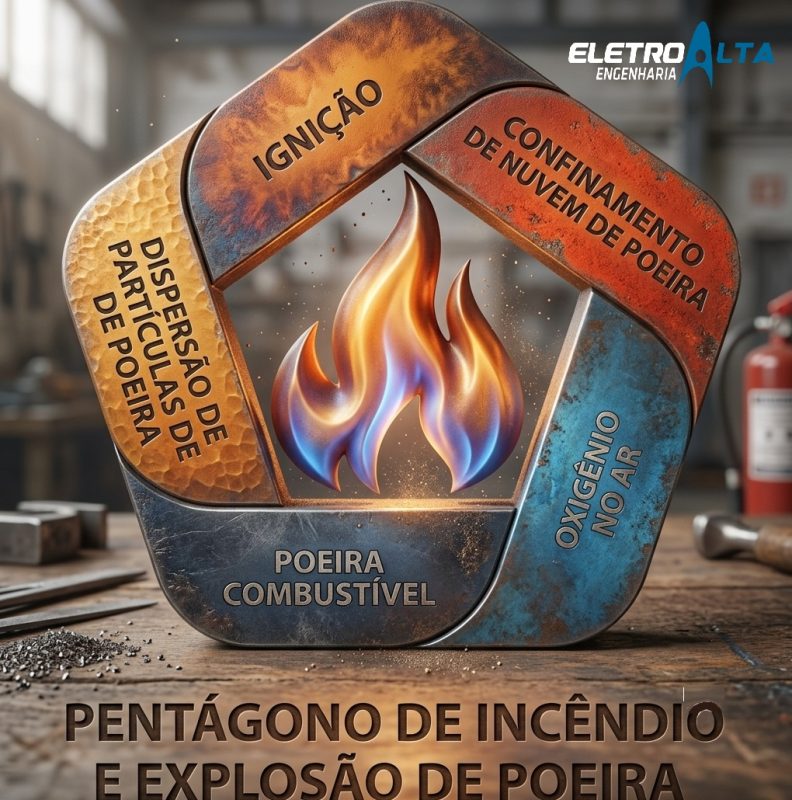

A explosão raramente nasce de um único equipamento defeituoso. Ela emerge da combinação silenciosa de fatores que, isolados, parecem inofensivos. Em segurança de processo, esse princípio é o pentágono da explosão:
- – Combustível — gás, vapor ou poeira combustível
- – Comburente — o oxigênio do ar
- – Fonte de ignição — faísca elétrica, superfície quente, eletricidade estática, atrito
- – Dispersão — a substância suspensa em concentração inflamável
- – Confinamento — o ambiente que permite o aumento de pressão
Reunidos os três primeiros, há incêndio. Coincidindo os cinco, há explosão. Numa planta industrial, esses elementos coexistem rotineiramente — e quase nunca são geridos como um sistema. É essa fragmentação que cria o risco oculto: cada área parece controlada isoladamente, enquanto a vulnerabilidade real está na conexão entre elas.
- Uma alteração aparentemente trivial — trocar uma bomba, mudar a ventilação de um ambiente, aumentar a vazão de um produto — pode alterar por completo a classificação de uma área e exigir a revisão do estudo. Plantas que tratam o estudo como documento “feito uma vez” acumulam, sem perceber, divergência entre a classificação registrada e o risco real.
A consequência de uma explosão raramente fica na engenharia
Um único evento em atmosfera explosiva escala imediatamente para o nível da diretoria, em quatro dimensões simultâneas:
- – Humana — lesões graves e fatalidades entre trabalhadores e, eventualmente, na vizinhança.
- – Operacional — interrupção da produção por semanas ou meses, perda de produto e de ativos, com efeito direto sobre contratos e prazos.
- – Jurídica — responsabilização civil, trabalhista e criminal sobre a gestão. A perícia investiga a existência do estudo, sua atualização, a integração ao PGR e a evidência de inspeção.
- – Financeira e reputacional — reprecificação ou recusa de seguro, quebra de contratos com clientes-âncora, enquadramento em Grave e Iminente Risco (GIR) e dano de imagem.
O maior risco não é a presença da substância inflamável. É a falsa sensação de conformidade — confundir documentos desconexos com risco efetivamente controlado.
O sistema normativo: como as normas se conectam
A gestão de áreas classificadas não atende a uma norma isolada — ela vive na integração de um conjunto que, tratado de forma fragmentada, deixa a instalação conforme no papel e exposta na prática.
Normas regulamentadoras (o “deve”)
- – NR-01 — Programa de Gerenciamento de Riscos (PGR). O estudo de áreas classificadas é entrada obrigatória do Inventário de Riscos.
- – NR-10 — Segurança em instalações e serviços em eletricidade. Define o requisito mínimo para instalações elétricas em áreas classificadas e exige a integração ao Prontuário das Instalações Elétricas (PIE).
- – NR-20 — Segurança e saúde no trabalho com inflamáveis e combustíveis. Exige identificar, analisar e controlar os riscos, tornando o estudo de áreas classificadas tecnicamente indispensável.
Normas técnicas (o “como”)
- – ABNT NBR IEC 60079 (série) — Atmosferas explosivas. Define classificação de áreas, seleção e inspeção de equipamentos Ex. Partes centrais:
- 60079-0 (requisitos gerais),
- 60079-10-1 (classificação gás/vapor),
- 60079-10-2 (classificação poeira),
- 60079-14 (projeto e instalação),
- 60079-17 (inspeção e manutenção),
- 60079-31 (proteção por invólucro para poeira).
- – NFPA 660 — Standard consolidado para poeiras combustíveis, vigente desde dezembro de 2024 (reúne seis normas anteriores).
Governa o Dust Hazard Analysis (DHA), a metodologia de análise do risco de explosão de poeira.
A maturidade técnica está em fazer um único estudo, bem elaborado, atender simultaneamente NR-01, NR-10 e NR-20 — alimentando o PGR e o PIE em vez de gerar documentos paralelos e desconectados.
Como o risco é classificado: zonas, grupos e temperatura
A classificação traduz três variáveis em requisitos de proteção: a probabilidade de a atmosfera estar presente (zona), a natureza da substância (grupo) e a energia de ignição envolvida (classe de temperatura). Gases/vapores e poeiras têm escalas próprias — e confundi-las leva a especificação incorreta de equipamento.
Zonas de gás e vapor (IEC 60079-10-1)
- – Zona 0 — atmosfera explosiva presente de forma contínua ou por longos períodos
- – Zona 1 — presença provável em operação normal
- – Zona 2 — presença improvável e, se ocorrer, de curta duração
Zonas de poeira combustível (IEC 60079-10-2)
- – Zona 20 — nuvem de poeira presente de forma contínua ou por longos períodos
- – Zona 21 — presença provável em operação normal
- – Zona 22 — presença improvável e de curta duração
Grupos de equipamentos (IEC 60079-0)
Os equipamentos Ex são agrupados conforme a substância.
Para gases (Grupo II): IIA (ex.: propano), IIB (ex.: etileno) e IIC (ex.: hidrogênio e acetileno — os mais facilmente ignizáveis).
Para poeiras (Grupo III): IIIA (fibras/partículas combustíveis), IIIB (poeira não condutiva) e IIIC (poeira condutiva, como pó metálico). Um equipamento certificado para o grupo mais severo (IIC ou IIIC) também atende aos menos severos.
Classes de temperatura (T1 a T6)
A classe de temperatura define a máxima temperatura de superfície que o equipamento pode atingir, que deve permanecer abaixo da temperatura de ignição da atmosfera:
- T1 (≤ 450 °C),
- T2 (≤ 300 °C),
- T3 (≤ 200 °C),
- T4 (≤ 135 °C),
- T5 (≤ 100 °C) e
- T6 (≤ 85 °C).
Para poeiras, a temperatura máxima de superfície é indicada diretamente em °C. A seleção correta entre grupo, zona e classe de temperatura é o que separa um equipamento “certificado” de um equipamento efetivamente adequado à zona em que opera.

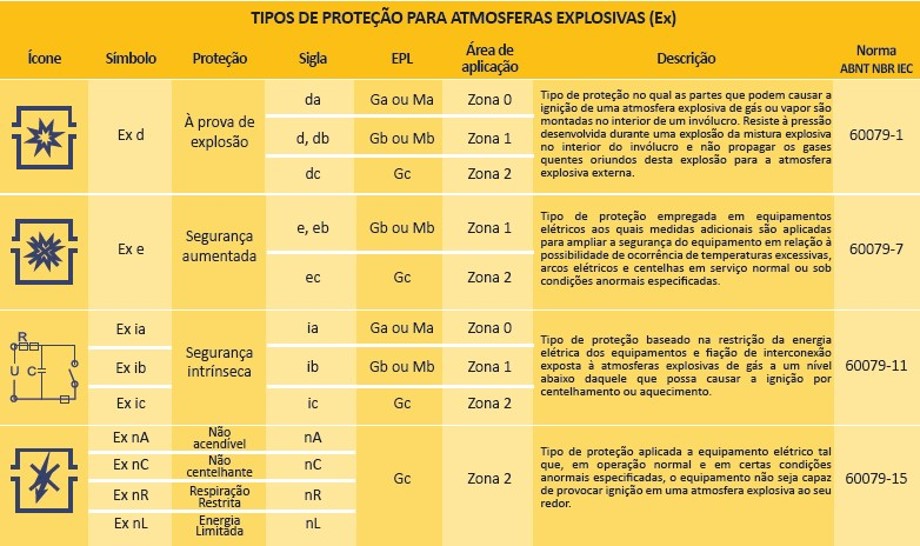

Tipos de proteção e certificação Ex
Cada zona admite tipos de proteção específicos — entre eles Ex d (à prova de explosão), Ex e (segurança aumentada), Ex i (segurança intrínseca, ia/ib/ic), Ex p (pressurização) e Ex t (proteção por invólucro contra poeira). No Brasil, os equipamentos para áreas classificadas exigem certificação compulsória no âmbito do INMETRO, alinhada ao esquema internacional IECEx. A verificação dessa adequação — tipo de proteção, grupo, classe de temperatura, grau IP e certificação — é parte central da gestão de instalações Ex.
Como é realizado um estudo de classificação de áreas
Visão geral do método de engenharia. O detalhamento de cada etapa está no serviço de Estudo de Classificação de Áreas.
- 1. Levantamento do processo — substâncias, condições operacionais, P&ID, layout, ventilação
- 2. Identificação das fontes de emissão — pontos onde a substância inflamável pode ser liberada
- 3. Classificação das zonas — definição de grau (0/1/2 ou 20/21/22) e extensão
- 4. Plantas classificadas — delimitação das zonas em desenho
- 5. Memorial de cálculo — critérios, parâmetros e fundamentação técnica
- 6. Seleção de equipamentos Ex — grupo, classe de temperatura e tipo de proteção por zona
- 7. Integração ao PGR (NR-01) e ao PIE (NR-10) — o estudo como entrada do sistema de gestão
Como a EletroAlta atua: identifique o seu caso
A EletroAlta integra disciplinas que o mercado normalmente trata isoladamente — análise de risco de processo, classificação de áreas, engenharia elétrica Ex e conformidade — em soluções específicas para cada estágio:
Você não tem o estudo, ou ele está desatualizado
Estudo de Classificação de Áreas — definição técnica das zonas (gás, vapor e poeira), com memorial, plantas e laudo.
Você precisa validar e manter a conformidade ao longo do tempo
Inspeção de Áreas Classificadas (IEC 60079-17) — verificação periódica da integridade dos equipamentos Ex e evidência de que o risco permanece controlado.
Sua planta gera ou processa poeira combustível
Poeira Combustível — DHA + Áreas Classificadas (NFPA 660) — análise do risco de explosão de poeira e classificação para particulado.
Você tem equipamento elétrico em zona classificada
Adequação de Equipamentos Ex (IEC 60079-14) — verificação de tipo de proteção, grupo, classe de temperatura, grau IP e certificação, com inventário e plano de substituição.
Você precisa integrar áreas classificadas à governança e ao PGR
Áreas Classificadas e o PGR da NR-01 — integração formal de estudo, classificação e inspeção ao Programa de Gerenciamento de Riscos, conectando NR-01, NR-10 e NR-20.
O que diferencia a EletroAlta
Qualquer empresa pode dizer “fazemos classificação de áreas”. A diferença está no que sustenta o trabalho quando ele é auditado, periciado ou colocado à prova por um incidente:
- – Integração real entre NR-01, NR-10 e NR-20 — um sistema, não documentos paralelos
- – Engenharia elétrica e segurança de processo no mesmo fornecedor — gás e poeira (incluindo DHA/NFPA 660)
- – Ciclo completo — estudo, inspeção Ex e adequação sob uma única responsabilidade técnica
- – Responsabilidade técnica formal — emissão de ART e rastreabilidade integral
- – Integração ao PIE e ao PGR — o estudo que efetivamente alimenta a gestão
- – Mais de 30 anos de experiência em engenharia elétrica industrial
- – Atuação nacional com laboratório móvel de ensaios
O estudo, a classificação e a inspeção de áreas classificadas da sua planta estão integrados ao PGR da NR-01 e atendendo à NR-10 e à NR-20? Uma avaliação técnica antecipa o que a operação não consegue ver.
FAQ – Perguntas frequentes sobre áreas classificadas e atmosferas explosivas
O que é a série ABNT NBR IEC 60079?
É a família internacional de normas para atmosferas explosivas. Estabelece os critérios para identificar perigos, classificar zonas, e selecionar e inspecionar equipamentos e técnicas de proteção, prevenindo ignição, explosão e incêndio.
Qual a diferença entre as zonas de gás e as de poeira?
Gases e vapores usam Zonas 0, 1 e 2; poeiras combustíveis usam Zonas 20, 21 e 22. A escala indica a probabilidade de presença da atmosfera e define o tipo de proteção exigido. Aplicar critério de gás a um ambiente de poeira leva a especificação incorreta de equipamento.
O que são os grupos IIA, IIB, IIC, IIIA, IIIB e IIIC?
São a classificação dos equipamentos Ex pela substância. Grupo II (gás): IIA (propano), IIB (etileno), IIC (hidrogênio/acetileno). Grupo III (poeira): IIIA (fibras), IIIB (poeira não condutiva), IIIC (poeira condutiva). Equipamento do grupo mais severo cobre os menos severos.
O que significam as classes de temperatura T1 a T6?
Indicam a máxima temperatura de superfície do equipamento, que deve ficar abaixo da temperatura de ignição da atmosfera: T1 ≤ 450 °C, T2 ≤ 300 °C, T3 ≤ 200 °C, T4 ≤ 135 °C, T5 ≤ 100 °C, T6 ≤ 85 °C.
A NR-20 exige o estudo de áreas classificadas conforme a IEC 60079?
A NR-20 não cita a IEC 60079 nominalmente, mas exige identificar, analisar e controlar os riscos de inflamáveis e combustíveis. Na prática técnica e jurídica, a IEC 60079 é a referência aceita. Sem um estudo alinhado a ela, o atendimento à NR-20 fica tecnicamente incompleto.
Um único estudo atende simultaneamente NR-10, NR-20 e o PGR da NR-01?
Sim, quando corretamente elaborado. Ele atende à NR-20 ao analisar os riscos de inflamáveis, alimenta a NR-01 como entrada do Inventário de Riscos do PGR, e complementa a NR-10 ao definir os requisitos elétricos — evitando documentos paralelos.
Alterações de processo exigem revisão da classificação?
Sim. Mudança de produto, vazão, pressão, temperatura, layout, ventilação, ampliação ou retrofit invalidam a classificação anterior e exigem revisão do estudo, atualização do PGR e reavaliação dos equipamentos Ex. Manter classificação antiga após mudança de processo é não conformidade grave.
O estudo de áreas classificadas precisa de ART?
Sim. Deve ser elaborado por engenheiro habilitado com registro ativo no CREA e emissão de Anotação de Responsabilidade Técnica (ART), que confere validade técnica e legal ao documento.
Minha planta tem poeira combustível. O estudo de áreas classificadas é suficiente?
Não isoladamente. Para poeira, a classificação (zonas 20/21/22) precisa ser combinada ao Dust Hazard Analysis (DHA) da NFPA 660, que avalia os cenários de explosão ao longo do processo. Os dois juntos formam a gestão completa do risco de poeira.
Quanto custa e quanto tempo leva um estudo de classificação de áreas?
O escopo varia conforme o porte da planta, o número de áreas, a complexidade do processo e o tipo de atmosfera. Por isso, o dimensionamento correto começa por uma avaliação técnica da instalação, que define prazo e investimento de forma precisa. Solicite uma avaliação para receber um escopo sob medida.
Conteúdo técnico sob responsabilidade do Eng. Glauber Maurin — Diretor Técnico da EletroAlta Engenharia, CREA-SP, especialista em gestão de riscos elétricos industriais e autor técnico na área. Serviços executados sob responsabilidade técnica de engenheiro eletricista com CREA ativo e emissão de ART.
