Engenharia Preditiva para Confiabilidade, Segurança e Continuidade Operacional
Falhas elétricas não surgem de forma súbita. Elas evoluem silenciosamente até se manifestarem como arco elétrico, incêndios, explosões ou paradas não programadas — quase sempre com impacto humano, operacional e financeiro elevado.
A inspeção por ultrassom em instalações elétricas é uma tecnologia essencial dentro do Programa de Manutenção Elétrica Preventiva e de Blindagem Energética® da EletroAlta, especialmente em ambientes industriais com ativos críticos energizados.
Inspeção por ultrassom é uma medida de controle ao risco elétrico industrial.
Na EletroAlta Engenharia, o ultrassom não é um serviço isolado.
Ele é um instrumento técnico integrante do Programa de Manutenção Elétrica Preventiva e da Blindagem Energética, voltado à gestão de ativos elétricos, redução de risco sistêmico e preservação da continuidade operacional.
Dentro da Blindagem Energética® da EletroAlta, o ultrassom atua como camada primária de detecção precoce, antecipando falhas invisíveis e impedindo que pequenos defeitos elétricos evoluam para eventos de alto impacto operacional, financeiro e humano.

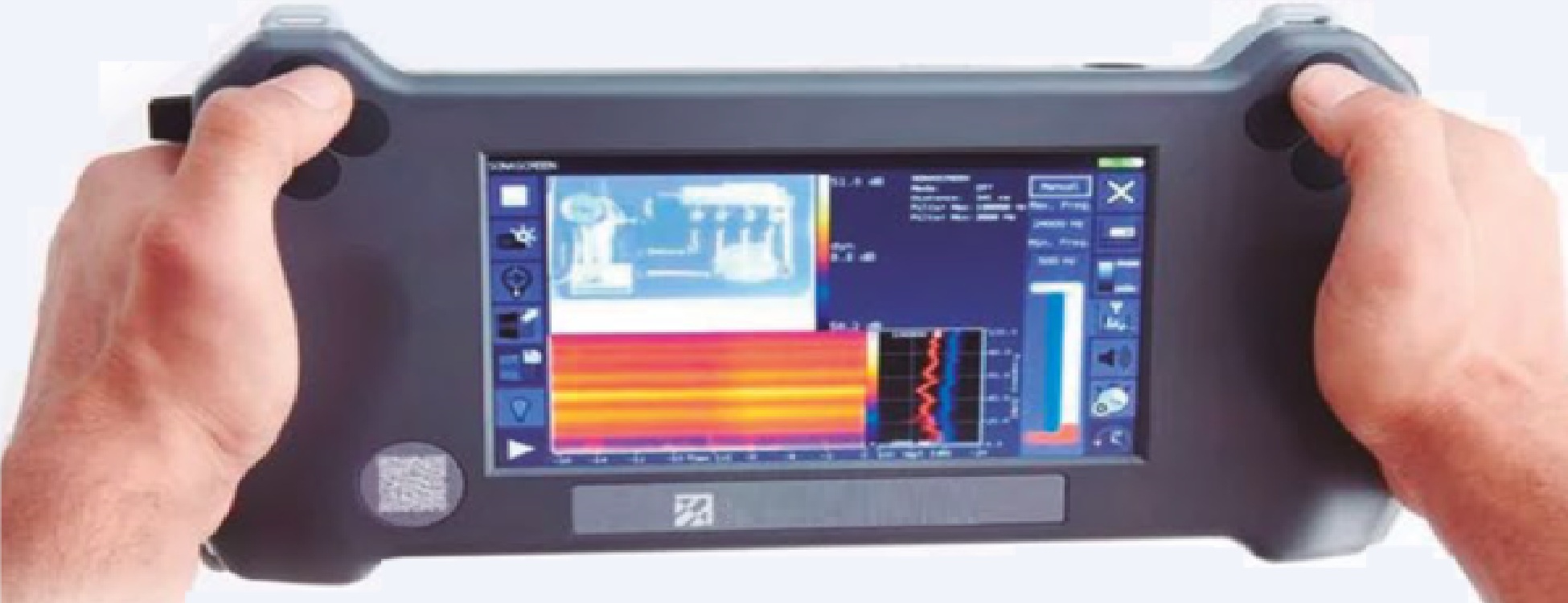

O que é a Inspeção por Ultrassom em Instalações Elétricas
O ultrassom detecta sinais acústicos de alta frequência (acima de 20 kHz) gerados por defeitos elétricos ainda invisíveis à termografia e imperceptíveis ao ouvido humano.
Esses sinais surgem no instante em que o defeito nasce, posicionando o ultrassom no ponto mais precoce da Curva P-F, antes do aquecimento, da falha funcional ou do evento catastrófico.
Por que a Ultrassom em Instalações Elétricas é Crítico na Manutenção Elétrica Preventiva
Defeitos elétricos não surgem de forma súbita.
Eles evoluem silenciosamente até se tornarem:
- arco elétrico (arc flash)
- incêndios e explosões
- paradas não programadas
- perdas patrimoniais severas
- riscos à vida
O ultrassom permite detectar essas falhas no estágio inicial, quando a correção ainda é simples, segura e financeiramente controlável.
Falhas Elétricas Detectadas por Ultrassom em Instalações Elétricas
A inspeção por ultrassom identifica com precisão:
Descarga Parcial (Partial Discharge – PD)
Indicador inequívoco de falha de isolamento em progressão.
A PD não estabiliza. Ela evolui até a falha catastrófica.
Corona
Descarga no ar entre condutores, típica de sistemas de média e alta tensão, conexões expostas e terminações.
Tracking
Corrente elétrica sobre superfícies isolantes contaminadas por poeira e umidade — falha clássica associada a má instalação ou degradação ambiental.
Arco Elétrico Incipiente
Detectável por ultrassom antes de gerar calor suficiente para ser visto por IR.

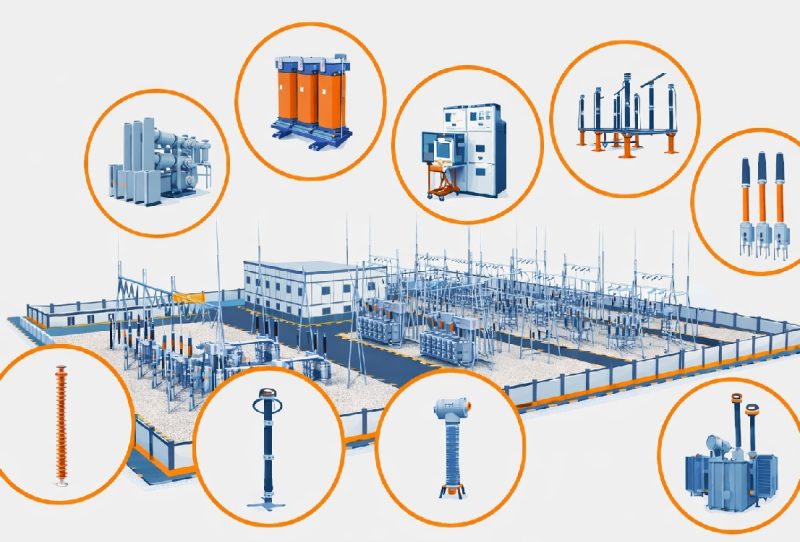

Onde Aplicamos o Ultrassom Elétrico
A EletroAlta executa inspeções ultrassônicas em:
- painéis elétricos e cubículos
- CCMs (Centros de Controle de Motores)
- subestações industriais
- transformadores
- barramentos e conexões
- terminações e emendas de cabos
- sistemas de baixa, média e alta tensão
As inspeções são realizadas com os equipamentos energizados, sem interferir na operação.
Ultrassom + Termografia: Abordagem Integrada da Blindagem Energética® EletroAlta
No Programa de Manutenção Elétrica Preventiva da EletroAlta, o ultrassom atua antes da termografia:
| Tipo de Falha Elétrica | Termografia (Calor) | Ultrassom (Som) |
| Conexão frouxa / sobrecarga | Sim | Não (fase inicial) |
| Descarga Parcial interna | Não | Sim |
| Corona / Tracking | Não | Sim |
| Arco elétrico incipiente | Raramente | Sim |
| Triagem sem abrir painéis | Não | Sim |
- Ultrassom identifica falhas ainda sem aquecimento
- Define quais painéis realmente exigem abertura
- Termografia confirma e dimensiona o risco térmico
- A inspeção torna-se mais segura, precisa e estratégica
Essa integração reduz drasticamente o risco de exposição ao arco elétrico e aumenta a confiabilidade do diagnóstico.
No Programa de Manutenção Elétrica Preventiva da EletroAlta, a sequência correta é:
- Ultrassom → triagem segura, sem abertura de painéis
- Identificação de pontos realmente críticos
- Termografia → avaliação térmica direcionada
- Diagnóstico completo, com menor exposição ao risco (NR-10)
Isso reduz:
- abertura indiscriminada de painéis;
- exposição ao arco elétrico;
- inspeções ineficientes;
- falsos negativos.
Segurança Não é EPI. É Engenharia Preventiva.
Nenhum EPI detecta uma falha elétrica no momento em que ela surge.
O ultrassom em Instalações Elétricas detecta.
Por isso, ele atua como primeira linha de defesa contra:
- arc flash;
- incêndios elétricos;
- eventos catastróficos.
Segurança, neste contexto, não é reação.
É antecipação técnica.
Relatórios Técnicos e Inteligência de Ativos
As inspeções por ultrassom da EletroAlta entregam:
- registro dos sinais acústicos
- análise de amplitude e severidade
- classificação do tipo de defeito
- priorização por risco operacional
- recomendações técnicas de correção
Esses dados alimentam o histórico do ativo, fortalecendo indicadores como:
- MTBF (Tempo Médio Entre Falhas),
- MTTR (Tempo Médio para Reparo),
- disponibilidade elétrica
- criticidade elétrica
- risco operacional por ativo.
Clientes que implementam inspeções combinadas (Ultrassom + Termografia) reportam redução significativa de falhas inesperadas e maior previsibilidade de manutenção.
(KPIs específicos podem ser apresentados em diagnóstico técnico).
Ultrassom Dentro do Programa de Manutenção Elétrica da EletroAlta
A inspeção por ultrassom faz parte de um programa estruturado, que inclui:
- inspeções preditivas periódicas
- integração com termografia
- gestão de risco elétrico
- foco em ativos críticos
- suporte à decisão técnica e executiva
Não é inspeção pontual. É gestão de confiabilidade elétrica.
Para Quem é Este Serviço
- indústrias com operação contínua
- plantas com alto risco elétrico
- ambientes com histórico de falhas
- empresas orientadas a confiabilidade e governança
- operações que não podem parar
Solicite uma Avaliação Técnica
A EletroAlta Engenharia atua em manutenção elétrica preventiva e preditiva para ativos críticos, com foco em risco, segurança e continuidade do negócio.
Antecipe falhas elétricas. Proteja pessoas. Preserve o resultado operacional.
FAQ – Inspeção Preventiva por Ultrassom
Nossos clientes também perguntaram:
O ultrassom detecta falhas elétricas em estágio inicial, como descargas parciais, corona e tracking, antes da geração de calor.
A termografia identifica efeitos térmicos, normalmente em fases mais avançadas.
Quando integradas, formam uma estratégia preditiva muito mais segura e eficaz.
descargas parciais internas;
efeito corona;
tracking em isoladores;
arco elétrico incipiente;
falhas em conexões e terminações ainda sem aquecimento.
Esses defeitos são precursores diretos de arco elétrico, incêndios e falhas catastróficas.
As inspeções são realizadas com os equipamentos energizados, sem necessidade de abertura indiscriminada de painéis, o que:
reduz o risco de arco elétrico;
aumenta a segurança dos profissionais;
mantém a operação em funcionamento.
Porém, descargas parciais típicas surgem, em geral, a partir de tensões mais elevadas.
Por isso, a EletroAlta aplica o ultrassom de forma criteriosa, sempre integrado à análise do tipo de ativo, tensão, criticidade e risco operacional.
criticidade do ativo;
histórico de falhas;
ambiente (poeira, umidade, agressividade);
impacto da parada.
Em ativos críticos, o ultrassom deve fazer parte de um programa periódico de manutenção elétrica preventiva, integrado à termografia e aos laudos técnicos, e não como inspeção pontual.
reduzir a exposição ao risco elétrico;
minimizar a abertura de painéis energizados;
apoiar a identificação precoce de condições perigosas;
reforçar a gestão de segurança em instalações elétricas.
Embora a NR-10 não cite tecnologias específicas, o ultrassom é uma das ferramentas mais alinhadas ao conceito de prevenção e controle de riscos elétricos.
