Prevenção e Controle do Arco Elétrico na Nova NR-10 (2026)
Por que eliminar o risco é mais importante do que calcular a energia incidente
O maior erro da engenharia brasileira sobre arco elétrico
Durante mais de vinte anos, grande parte do mercado brasileiro passou a acreditar que controlar o risco de arco elétrico significava realizar um estudo de energia incidente, calcular o ATPV da vestimenta e entregar etiquetas para os painéis elétricos.
Essa visão nunca representou a engenharia de segurança em sua essência.
O cálculo da energia incidente é uma ferramenta extremamente importante. A especificação correta das vestimentas de proteção é indispensável. Entretanto, nenhuma dessas medidas impede que o arco elétrico aconteça.
Quando um trabalhador depende exclusivamente do EPI para sobreviver, significa que o acidente já ocorreu.
A roupa poderá reduzir a gravidade das queimaduras.
O protetor facial poderá preservar parte da visão.
As luvas poderão minimizar determinadas lesões.
Mas nenhuma dessas medidas evita a explosão do painel elétrico, a onda de pressão, a projeção de partículas metálicas incandescentes, a interrupção da produção, os danos ao patrimônio ou a possibilidade de uma fatalidade.
Essa diferença de entendimento muda completamente a forma de gerenciar o risco elétrico.
O objetivo da engenharia não deve ser apenas proteger o trabalhador contra as consequências do arco elétrico.
O verdadeiro objetivo é impedir que o arco elétrico aconteça.
É exatamente essa mudança de paradigma que passa a ser claramente refletida pela nova redação da NR-10, aprovada pela Portaria MTE nº 737/2026, ao integrar o gerenciamento dos riscos elétricos ao Gerenciamento de Riscos Ocupacionais (GRO), previsto na NR-1, e estabelecer como prioridade a eliminação do perigo e a adoção de medidas de prevenção antes da proteção individual.
A nova NR-10 mudou completamente a forma de pensar a segurança elétrica
A publicação da Portaria MTE nº 737, de 29 de maio de 2026, representa a maior atualização da NR-10 desde sua publicação em 2004.
Mais do que alterar requisitos técnicos, a nova redação reorganiza toda a lógica de gerenciamento dos riscos elétricos.
Enquanto a versão anterior concentrava grande parte das discussões em procedimentos de trabalho e na proteção do trabalhador durante intervenções em instalações elétricas, a nova NR-10 desloca o foco para uma visão sistêmica de prevenção.
A norma passa a exigir que a organização identifique os perigos, avalie os riscos e implemente medidas de prevenção observando o Gerenciamento de Riscos Ocupacionais (GRO), conforme estabelecido pela NR-1.
Essa mudança possui enorme impacto para todos os profissionais envolvidos com instalações elétricas.
O gerenciamento do risco deixa de ser uma atividade restrita ao momento da manutenção.
Ele passa a começar ainda na fase de projeto.
Passa pelo comissionamento.
Continua durante toda a operação.
E deve permanecer durante toda a vida útil da instalação.
Em outras palavras:
A segurança deixa de ser um evento e passa a ser uma característica da própria instalação elétrica.
O arco elétrico não é o problema.
O problema é permitir que ele aconteça.
Essa talvez seja a afirmação mais importante de todo este artigo.
O arco elétrico não surge espontaneamente.
Ele é consequência de uma falha.
Na imensa maioria dos casos industriais, sua origem está relacionada a fatores como:
- erros humanos;
- ferramentas inadequadas;
- afrouxamento de conexões;
- degradação da isolação;
- contaminação por poeira ou umidade;
- objetos estranhos dentro dos painéis;
- manutenção deficiente;
- falhas de coordenação da proteção;
- equipamentos obsoletos;
- intervenções em instalações energizadas sem necessidade.

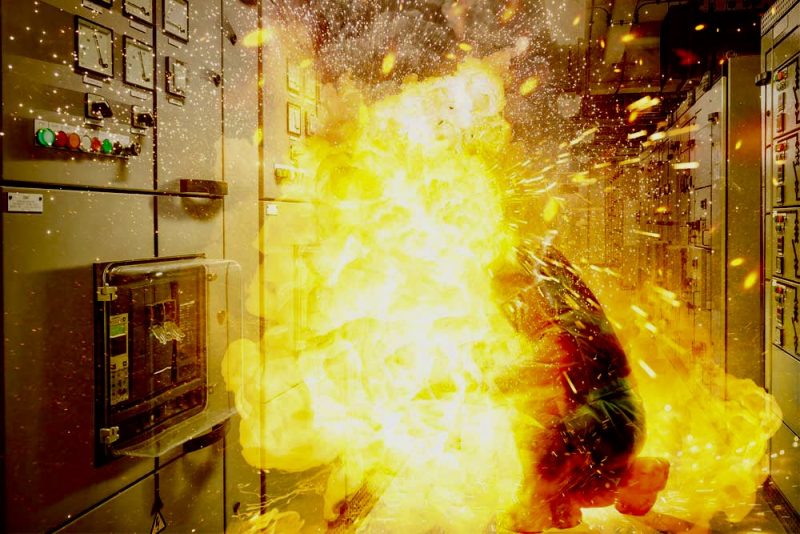

Quando ocorre um arco elétrico, a energia liberada pode atingir temperaturas superiores às da superfície do Sol, produzir intensa radiação térmica, ondas de pressão, ruído impulsivo, projeção de partículas metálicas e danos catastróficos aos equipamentos.
Entretanto, todos esses efeitos são consequências.
A engenharia deve atuar antes da consequência.
É exatamente por isso que a prevenção começa muito antes do estudo da energia incidente.
A pergunta que quase ninguém faz
Quando uma empresa solicita um estudo de arco elétrico, normalmente a primeira pergunta costuma ser:
Qual será a energia incidente deste painel?
Na realidade, essa não deveria ser a primeira pergunta.
A primeira pergunta deveria ser:
Por que ainda existe possibilidade de formação de arco elétrico durante esta atividade?
Depois vêm outras perguntas igualmente importantes:
- É realmente necessário executar esta intervenção com a instalação energizada?
- Existe possibilidade de desenergização?
- O projeto permite bloqueio e impedimento de reenergização?
- O painel possui recursos para operação remota?
- Existe intertravamento mecânico ou elétrico?
- A coordenação da proteção está adequada?
- O tempo de atuação das proteções pode ser reduzido?
- É possível reduzir a corrente de curto-circuito?
- O trabalhador realmente precisa abrir a porta do painel?
Perceba que nenhuma dessas perguntas fala sobre ATPV.
E isso não é coincidência.
Todas procuram eliminar ou reduzir o perigo antes que o trabalhador seja exposto.
Essa abordagem está totalmente alinhada com a estrutura da nova NR-10, que estabelece como prioridade a eliminação do perigo decorrente da energia elétrica e determina que, quando isso não for possível, sejam adotadas inicialmente medidas de proteção coletiva, seguindo a hierarquia das medidas de prevenção prevista na NR-1.
O estudo de energia incidente continua sendo fundamental
Seria um erro interpretar este artigo como uma crítica aos estudos de energia incidente.
Muito pelo contrário.
Eles são indispensáveis para a gestão técnica do risco.
Sem um estudo adequado é impossível conhecer:
- a energia incidente disponível;
- a distância segura contra os efeitos térmicos do arco elétrico;
- os limites de aproximação;
- os requisitos para rotulagem dos painéis;
- a categoria de proteção das vestimentas quando aplicável;
- a eficácia das medidas de mitigação adotadas.
O que precisa mudar é a forma como esses estudos são utilizados.
O estudo não deve representar o fim do processo.
Ele deve ser utilizado como ferramenta para apoiar decisões de engenharia.
A própria NR-10 estabelece que o projeto deve considerar, quando aplicável, o estudo de energia incidente com vistas à definição das medidas de proteção contra os efeitos térmicos do arco elétrico. Essa redação evidencia que o estudo serve para fundamentar a escolha das medidas de proteção, e não como objetivo final da gestão do risco.
O novo paradigma da engenharia elétrica
Durante muitos anos, o mercado brasileiro seguiu uma sequência semelhante a esta:
Painel elétrico → Cálculo da energia incidente → Especificação da vestimenta → Trabalho energizado.
A nova NR-10 conduz a uma lógica diferente:
Projeto → Identificação dos perigos → Avaliação dos riscos → Eliminação do perigo → Medidas de proteção coletiva → Medidas administrativas → Estudo de energia incidente → Especificação do EPI → Execução segura da atividade.
Essa sequência muda completamente a forma como empresas, projetistas, gestores de manutenção e profissionais legalmente habilitados devem enxergar a segurança elétrica.
O EPI continua sendo indispensável.
Mas deixa de ser o protagonista.
O protagonismo retorna para onde sempre deveria estar:
na engenharia de prevenção.
A Nova NR-10 coloca a prevenção antes da proteção
Durante muitos anos, a gestão do risco de arco elétrico foi conduzida de forma invertida. A preocupação principal era determinar a energia incidente, definir a categoria da vestimenta de proteção e rotular os painéis elétricos. Embora essas atividades sejam fundamentais para a proteção dos trabalhadores, elas representam apenas a etapa final do processo de gerenciamento do risco.
A nova NR-10 estabelece uma lógica diferente.
Logo em seu objetivo, a norma determina que os requisitos de segurança sejam implementados observando o Gerenciamento de Riscos Ocupacionais (GRO) previsto na NR-1, deixando claro que a segurança em eletricidade passa a integrar um sistema estruturado de gestão de riscos ocupacionais.
Além disso, durante a identificação dos perigos e avaliação dos riscos, a organização deve considerar especificamente:
- a exposição ao choque elétrico;
- a exposição ao arco elétrico;
- os métodos e processos de trabalho;
- a entrada em operação de novas instalações ou equipamentos;
- as necessidades das medidas de prevenção e controle dos riscos.
Perceba que a norma não determina que a empresa comece escolhendo uma vestimenta de proteção.
Ela determina que a empresa compreenda o risco, avalie suas causas e implemente medidas para eliminá-lo ou controlá-lo.
Essa diferença muda completamente o papel da engenharia.
O objetivo da engenharia não é vestir o trabalhador.
É impedir que ele seja exposto.
Essa talvez seja a principal mensagem trazida pela nova NR-10.
Infelizmente, durante muitos anos consolidou-se no mercado uma visão simplificada:
Existe arco elétrico → calcula-se a energia incidente → escolhe-se uma roupa → problema resolvido.
Na realidade, isso significa apenas que o trabalhador possui alguma proteção caso o acidente aconteça.
Mas o acidente continua podendo acontecer.
Imagine duas indústrias.
Na primeira, a empresa investe em um estudo de energia incidente, rotula todos os painéis e fornece vestimentas de 40 cal/cm² para toda a equipe.
Na segunda, além do estudo de energia incidente, a empresa reprojeta as proteções elétricas, instala relés específicos para detecção de arco, reduz drasticamente o tempo de eliminação das faltas, implementa intertravamentos, substitui equipamentos obsoletos, automatiza manobras críticas e reduz significativamente a necessidade de abertura de painéis energizados.
Ambas cumprem requisitos normativos.
Mas apenas uma delas atacou a origem do problema.
Essa é a diferença entre proteger pessoas e controlar riscos.
A Hierarquia das Medidas de Controle mudou a forma de gerenciar o arco elétrico
A nova NR-10 estabelece expressamente que a prioridade deve ser a eliminação do perigo decorrente da energia elétrica.
Quando isso não for possível, devem ser adotadas medidas de proteção coletiva e, somente quando essas medidas não eliminarem suficientemente o risco, devem ser utilizadas medidas administrativas e equipamentos de proteção individual, obedecendo à ordem de prioridade prevista na NR-1.
Essa hierarquia representa um dos princípios mais importantes da engenharia de segurança.
Quanto mais próxima da fonte do perigo estiver a medida adotada, maior será sua eficácia.
Quanto mais próxima do trabalhador, menor tende a ser sua capacidade de controlar o risco.
Em outras palavras:
Eliminar o perigo sempre será mais eficaz do que proteger o trabalhador contra suas consequências.
Primeiro nível: Eliminação do perigo
A medida de maior eficácia consiste em eliminar completamente a exposição ao risco elétrico.
Na prática, isso significa projetar processos que permitam a execução das atividades com a instalação desenergizada sempre que tecnicamente possível.
A própria NR-10 determina que a eliminação do perigo deve ocorrer prioritariamente por meio da desenergização das instalações elétricas, conforme os procedimentos estabelecidos pela norma.
Alguns exemplos incluem:
- aplicação efetiva de bloqueio e etiquetagem (LOTO);
- impedimento de reenergização;
- constatação de ausência de tensão;
- aterramento temporário;
- equipotencialização;
- planejamento de manutenção com desligamentos programados;
- utilização de equipamentos extraíveis;
- sistemas “draw-out”;
- automatização de processos de inspeção.
Sempre que o trabalhador não estiver exposto ao circuito energizado, o risco de arco elétrico deixa de existir.
Segundo nível: Proteção Coletiva
Quando a desenergização não é tecnicamente possível, a engenharia deve atuar para reduzir a probabilidade de ocorrência do arco elétrico ou minimizar seus efeitos.
Esse talvez seja o maior avanço da nova NR-10.
Pela primeira vez, a norma dedica um item específico às medidas de proteção coletiva contra arco elétrico, exigindo que elas sejam definidas em projeto.
Entre essas medidas, destacam-se:
- operação da instalação a distância segura definida pelo estudo de energia incidente;
- utilização de painéis resistentes ao arco elétrico;
- dispositivos de abertura sob carga;
- chaves de aterramento resistentes ao curto-circuito presumido;
- sistemas de intertravamento;
- fechaduras com chave não intercambiável;
- dispositivos limitadores de corrente;
- seleção de tempos de interrupção extremamente reduzidos;
- outras tecnologias que minimizem ou eliminem a exposição ao arco elétrico.
Observe um detalhe extremamente importante.
A norma não cita apenas o estudo de energia incidente.
Ela cita diversas soluções de engenharia destinadas a evitar ou reduzir os efeitos do arco elétrico.
Isso demonstra claramente que o estudo não substitui o projeto.
Ele serve para orientar decisões de engenharia.
Engenharia de prevenção é muito mais do que calcular energia incidente
Quando um estudo de arco elétrico é desenvolvido corretamente, ele não deve terminar na emissão de etiquetas.
Na verdade, ele deveria responder perguntas como:
- É possível reduzir a corrente de curto-circuito?
- É possível reduzir o tempo de eliminação da falta?
- Existe coordenação adequada entre as proteções?
- A parametrização dos relés pode ser otimizada?
- O painel atende aos requisitos de resistência ao arco?
- Há possibilidade de operação remota?
- O operador realmente precisa abrir o compartimento energizado?
- Existem intertravamentos suficientes para impedir erros operacionais?
- O projeto favorece inspeções seguras?
Essas respostas normalmente proporcionam uma redução muito maior do risco do que simplesmente aumentar a categoria da vestimenta.
Na prática, reduzir a energia incidente por meio de melhorias no sistema elétrico significa proteger todos os trabalhadores que interagem com aquela instalação durante toda a sua vida útil.
É exatamente essa a essência da engenharia de prevenção.
A segurança começa no projeto
Outro aspecto extremamente relevante da nova NR-10 é que ela reforça a responsabilidade do projeto elétrico.
O projeto deve prever dispositivos de seccionamento, recursos para impedir reenergização, sinalização, condições de trabalho seguras, memorial descritivo contendo requisitos de proteção e, quando aplicável, considerar o estudo de energia incidente para definição das medidas de proteção contra os efeitos térmicos do arco elétrico.
Isso significa que decisões tomadas ainda na fase de concepção da instalação influenciam diretamente a segurança das equipes de operação e manutenção durante décadas.
Projetos que incorporam critérios de segurança desde sua origem reduzem intervenções perigosas, simplificam manutenções, facilitam bloqueios, diminuem a exposição ao risco e reduzem significativamente a probabilidade de ocorrência de acidentes graves.
Essa é a essência da prevenção: projetar instalações em que a segurança não dependa exclusivamente do comportamento humano ou da resistência térmica da vestimenta, mas esteja incorporada à própria engenharia do sistema elétrico.
O estudo de energia incidente continua essencial, mas não é o objetivo final
Depois de compreender a nova lógica da NR-10, uma pergunta naturalmente surge:
O estudo de energia incidente continua sendo necessário?
A resposta é sim.
Na realidade, ele continua sendo um dos instrumentos técnicos mais importantes da engenharia elétrica moderna.
O erro nunca esteve no estudo.
O erro sempre esteve na forma como o mercado passou a utilizá-lo.
Durante muitos anos, inúmeras empresas limitaram seus investimentos à realização do cálculo da energia incidente, impressão de etiquetas e aquisição de vestimentas com ATPV adequado.
Essa prática criou uma falsa sensação de segurança.
O trabalhador passou a acreditar que estava protegido simplesmente porque utilizava uma roupa antichama.
Na verdade, ele apenas possuía uma última barreira caso todas as demais medidas de prevenção tivessem falhado.
Essa diferença é fundamental.
O estudo de energia incidente mede as consequências prováveis de um arco elétrico.
Ele não elimina suas causas.
O que realmente é um estudo de energia incidente?
O estudo de energia incidente é uma análise de engenharia que determina a quantidade de energia térmica liberada por um arco elétrico em determinado ponto da instalação.
Seu objetivo é fornecer parâmetros técnicos para:
- avaliar a severidade dos efeitos térmicos do arco elétrico;
- definir a distância segura de trabalho;
- selecionar equipamentos de proteção individual compatíveis;
- estabelecer limites de aproximação;
- subsidiar a rotulagem dos painéis elétricos;
- avaliar alternativas de redução do risco;
- apoiar decisões de projeto.
Na nova NR-10, o estudo passa a fazer parte do projeto das instalações elétricas quando aplicável, justamente para definir medidas de proteção contra os efeitos térmicos do arco elétrico.
Essa redação possui enorme importância.
A norma não afirma que o estudo existe para escolher uma roupa.
Ela afirma que ele serve para definir medidas de proteção.
Essa diferença muda completamente sua finalidade.
O Anexo IV não eliminou o estudo de energia incidente
Com a publicação da nova NR-10, muitos profissionais passaram a acreditar que o Anexo IV substituiria completamente os estudos de energia incidente.
Essa interpretação é equivocada.
O Anexo IV estabelece situações padronizadas para especificação de EPI apenas quando determinadas condições técnicas são atendidas simultaneamente.
Entre essas condições estão:
- o equipamento específico;
- a corrente máxima de falha;
- o tempo máximo de eliminação da falta;
- a distância mínima de trabalho.
A própria NR-10 é explícita ao determinar que qualquer alteração nessas condições invalida a aplicação direta do Anexo IV.
Nessas situações, torna-se obrigatória a realização do estudo de energia incidente.
Isso significa que o Anexo IV não substitui a engenharia.
Ele apenas oferece critérios padronizados para cenários previamente definidos.
Sempre que a instalação possuir características diferentes das hipóteses consideradas pela norma, a engenharia deverá avaliar o cenário específico por meio do estudo de energia incidente.
A especificação correta das vestimentas
As vestimentas de proteção contra arco elétrico representam a última barreira entre o trabalhador e os efeitos térmicos do acidente.
Elas não evitam a ocorrência do arco.
Não reduzem a corrente de curto-circuito.
Não diminuem o tempo de atuação da proteção.
Não impedem a explosão do painel.
Sua função é reduzir os danos ao trabalhador caso todas as demais medidas de prevenção tenham falhado.
Por esse motivo, a nova NR-10 determina que a seleção dos EPIs seja realizada conforme o Anexo IV ou, quando aplicável, mediante estudo de energia incidente, sempre observando a NR-6.
Além disso, a norma amplia o conceito de vestimenta de trabalho ao estabelecer que ela deve contemplar requisitos relacionados à inflamabilidade, condutibilidade e influências eletromagnéticas, evidenciando que a simples utilização de um tecido antichama não é suficiente para caracterizar uma proteção adequada.
Na prática, isso significa que a especificação da vestimenta deve fazer parte de um sistema integrado de proteção, e não ser tratada como uma solução isolada.
O futuro da prevenção do arco elétrico
A engenharia elétrica mundial caminha rapidamente para reduzir a necessidade de exposição humana às instalações energizadas.
Novos projetos incorporam tecnologias que permitem:
- operação remota de disjuntores;
- monitoramento on-line de temperatura e descargas parciais;
- sensores ópticos de detecção de arco elétrico;
- relés de proteção de alta velocidade;
- sistemas de mitigação de arco;
- painéis resistentes ao arco interno;
- manutenção baseada em condição;
- monitoramento contínuo por IoT;
- inteligência artificial para manutenção preditiva;
- digitalização de subestações e centros de distribuição.
Todas essas soluções possuem um objetivo comum:
Reduzir a probabilidade de ocorrência do arco elétrico e limitar suas consequências caso ele ocorra.
Esse é exatamente o caminho indicado pela nova NR-10 ao exigir que os projetos contemplem medidas de proteção coletiva contra arco elétrico, privilegiando soluções de engenharia capazes de minimizar ou eliminar a exposição dos trabalhadores.
A responsabilidade técnica do engenheiro
A nova NR-10 também reforça a importância do Profissional Legalmente Habilitado (PLH) no desenvolvimento dos projetos, na definição das medidas de prevenção, na elaboração de procedimentos e na organização da documentação técnica.
Essa responsabilidade vai muito além da emissão de laudos.
O engenheiro deve ser capaz de avaliar criticamente o sistema elétrico, identificar oportunidades de redução dos riscos, propor melhorias de projeto, validar estudos de energia incidente, selecionar medidas de proteção coletiva e garantir que a segurança esteja incorporada à instalação desde sua concepção.
Em outras palavras, o papel do engenheiro não é apenas comprovar conformidade normativa.
É transformar conhecimento técnico em proteção efetiva para pessoas, processos e patrimônio.
Conclusão
A nova NR-10 representa uma evolução significativa na gestão dos riscos elétricos no Brasil.
Ao integrar seus requisitos ao Gerenciamento de Riscos Ocupacionais (GRO), priorizar a eliminação do perigo, fortalecer as medidas de proteção coletiva e estabelecer critérios mais objetivos para o estudo de energia incidente e para a seleção dos equipamentos de proteção individual, a norma desloca o foco da simples reação ao acidente para uma abordagem baseada em prevenção, engenharia e gestão.
O estudo de energia incidente continua indispensável.
A especificação correta das vestimentas continua sendo obrigatória.
Os EPIs continuam salvando vidas.
Entretanto, a verdadeira excelência em segurança elétrica não consiste em fornecer uma roupa capaz de suportar um arco elétrico.
Consiste em projetar, operar e manter instalações nas quais a probabilidade de ocorrência do arco seja continuamente reduzida por meio da eliminação dos perigos, da adoção de medidas de proteção coletiva, da gestão adequada dos riscos e da melhoria permanente dos sistemas elétricos.
Essa é a essência da nova NR-10.
O melhor arco elétrico é aquele que nunca acontece.
Quando a engenharia consegue impedir sua ocorrência, protege simultaneamente o trabalhador, a instalação, a continuidade operacional, o patrimônio da empresa e a própria sustentabilidade do negócio.
Sobre o autor
Eng. Glauber Maurin é Engenheiro Eletricista, Diretor Técnico da EletroAlta Engenharia e especialista em gestão de riscos elétricos industriais, estudos de energia incidente, coordenação e seletividade da proteção, conformidade com a NR-10, ABNT NBR 17227, IEEE 1584 e NFPA 70E. Atua há mais de três décadas desenvolvendo soluções para prevenção de acidentes elétricos, segurança operacional e confiabilidade de instalações industriais.
Referências técnicas
- Portaria MTE nº 737/2026 – Nova NR-10.
- ABNT NBR 17227 – Segurança em eletricidade – Proteção contra os efeitos térmicos do arco elétrico.
- IEEE Std 1584™ – Guide for Performing Arc-Flash Hazard Calculations.
- NFPA 70E – Standard for Electrical Safety in the Workplace.
- IEC TR 61641 – Enclosed low-voltage switchgear and controlgear assemblies – Guide for testing under conditions of arcing due to internal fault.
Mensagem final
O EPI pode salvar um trabalhador durante um acidente. A engenharia evita que o acidente aconteça. É essa mudança de paradigma que transforma conformidade normativa em verdadeira gestão de riscos elétricos.
