Termografia em Instalações Elétricas

Engenharia Preditiva para Redução de Risco, Confiabilidade e Continuidade Operacional

A termografia em instalações elétricas é uma das técnicas mais consolidadas da manutenção elétrica preventiva e preditiva, aplicada para identificar anomalias térmicas em sistemas energizados, antes que evoluam para falhas funcionais, incêndios, paradas não programadas ou perdas patrimoniais.

Antecipe falhas. Reduza riscos. Proteja pessoas e o negócio.

Na EletroAlta Engenharia, a termografia não é um serviço avulso.
Ela integra o Programa de Manutenção Elétrica Preventiva e a Blindagem Energética®, uma arquitetura técnica voltada à proteção de pessoas, ativos críticos e do negócio.

Termografia Elétrica como Técnica de Prevenção de Defeitos

Falhas elétricas raramente ocorrem de forma abrupta.
Na maioria dos casos, elas evoluem por aumento gradual de temperatura, causado por:

• conexões frouxas ou oxidadas;
• sobrecarga de circuitos;
• desequilíbrio de fases;
• degradação de contatos;
• resistência elétrica elevada em componentes.

A termografia infravermelha permite identificar essas condições sem contato físico, com os sistemas em plena operação, reduzindo riscos e aumentando a previsibilidade da manutenção.

O que é Inspeção Termográfica em Instalações Elétricas

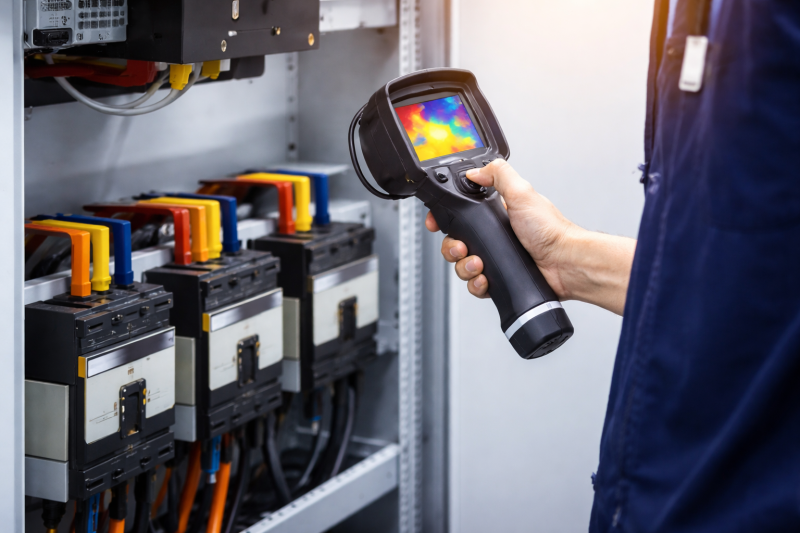

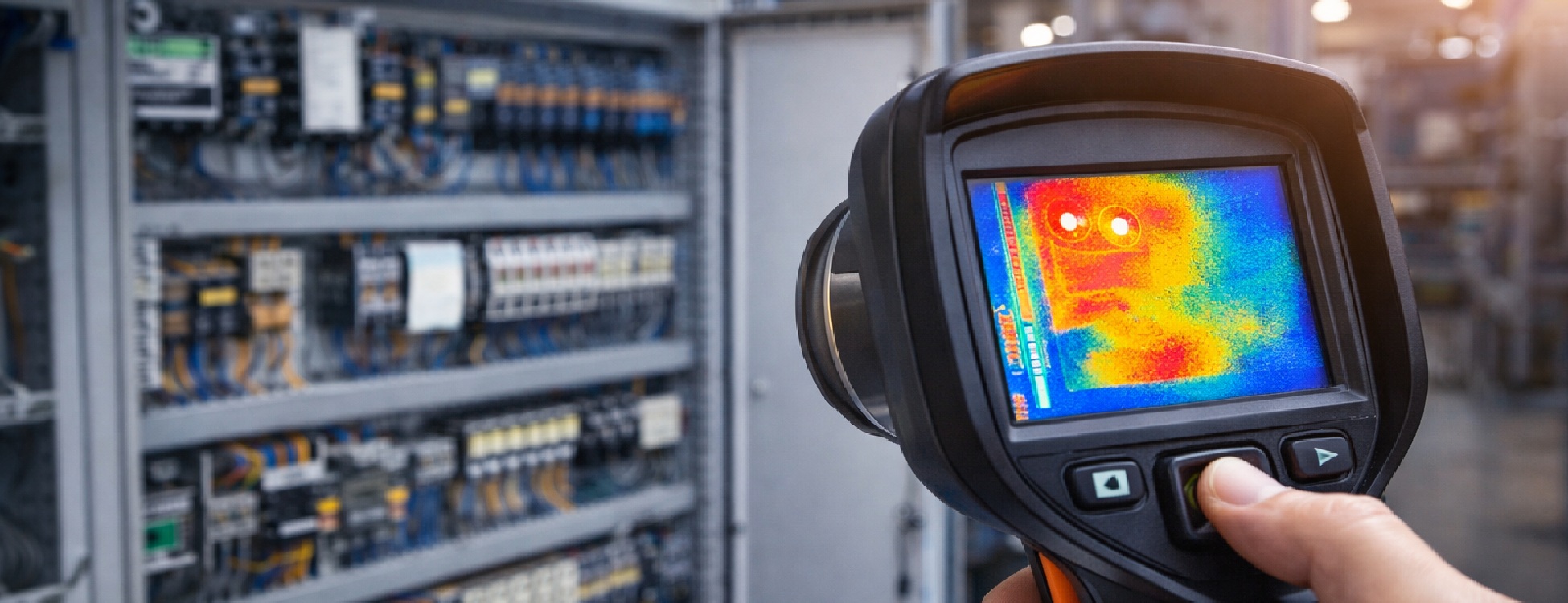

A termografia em instalações elétricas utiliza câmeras infravermelhas calibradas, capazes de mapear a distribuição térmica dos componentes elétricos, identificando pontos quentes anormais (hot spots).

Esses pontos indicam desvios de condição normal de operação, permitindo:

• avaliação da severidade da falha;
• priorização técnica de correção;
• planejamento de manutenção baseado em risco.

A termografia é classificada como um ensaio não destrutivo, amplamente reconhecido por normas técnicas nacionais e internacionais.

Termografia Dentro do Programa de Manutenção Preventiva e Blindagem Energética

No Programa de Blindagem Energética® da EletroAlta, a termografia atua como camada de diagnóstico térmico, integrada a outras técnicas preditivas, como o ultrassom elétrico.

Arquitetura correta de inspeção:

• Ultrassom → detecta falhas elétricas precoces sem aquecimento
• Termografia → quantifica o efeito térmico e o nível de risco
• Relatório integrado → decisão técnica baseada em criticidade

Essa abordagem evita o erro comum de confiar apenas em imagens térmicas, garantindo uma leitura completa da condição elétrica do ativo.

Anomalias Elétricas Detectadas por Termografia

A termografia em instalações elétricas é altamente eficaz na identificação de:

• conexões frouxas ou oxidadas;
• sobrecarga de condutores e circuitos;
• desequilíbrio de fases;
• barramentos superaquecidos;
• disjuntores, chaves e seccionadoras com resistência elevada;
• transformadores com aquecimento anormal;
• falhas térmicas em painéis e CCMs.

Essas condições são indicadores diretos de risco operacional e de segurança.

Onde Aplicamos a Termografia Elétrica

A EletroAlta executa inspeções termográficas em:

• painéis elétricos de baixa e média tensão;
• Centros de Controle de Motores (CCMs);
• subestações industriais;
• transformadores;
• barramentos e quadros de distribuição;
• disjuntores, seccionadoras e chaves;
• instalações elétricas industriais críticas.

As inspeções são realizadas com os equipamentos energizados, sem interferir no processo produtivo.

Benefícios Estratégicos da Termografia Elétrica

A termografia aplicada de forma estruturada proporciona:

• aumento da confiabilidade dos ativos elétricos;
• redução de falhas inesperadas;
• diminuição do risco de incêndios e arco elétrico;
• maior segurança para equipes (NR-10);
• redução de custos corretivos;
• maior disponibilidade operacional;
• suporte técnico à tomada de decisão gerencial.

Relatórios Técnicos e Gestão Inteligente

As inspeções termográficas da EletroAlta entregam:

• imagens térmicas analisadas por engenheiros eletricistas;
• classificação de severidade e criticidade;
• recomendações técnicas de correção;
• plano de ação priorizado;
• rastreabilidade histórica dos ativos.

Essas informações alimentam indicadores como:

• MTBF (Tempo Médio Entre Falhas);
• MTTR (Tempo Médio para Reparo);
• disponibilidade elétrica;
• risco operacional por ativo.

Software de Gestão da Manutenção Termográfica – SGNR10

A EletroAlta disponibiliza o SGNR10, software próprio para gestão online das inspeções e não conformidades, permitindo:

• emissão automática de relatórios;
• controle de não conformidades;
• definição de responsáveis e prazos;
• acompanhamento das ações corretivas;
• rastreabilidade histórica das inspeções;
• suporte à conformidade com a NR-10.

Normas Técnicas de Referência

As inspeções seguem rigorosamente as normas da ABNT, incluindo:

• NBR 15572 – Termografia por infravermelho
• NBR 15424 – Terminologia em termografia
• NBR 15763 – Critérios de periodicidade de inspeção
• NBR 15866 – Metodologia de avaliação térmica
• NR-10 – Segurança em instalações e serviços em eletricidade

Termografia Não é Imagem. É Decisão Técnica.

A termografia, quando aplicada como parte de um programa estruturado de manutenção elétrica preventiva e blindagem energética, deixa de ser apenas um relatório e passa a ser ferramenta de gestão de risco, segurança e continuidade operacional.

Solicite um Diagnóstico Técnico de Blindagem Energética

A EletroAlta Engenharia atua com manutenção elétrica preventiva e preditiva para ativos críticos, sob responsabilidade técnica de engenheiro eletricista com CREA ativo e emissão de ART.

Antecipe falhas. Reduza riscos. Proteja pessoas e o negócio.
