Ensaio de Capacidade de Baterias CC e Medição de Impedância: Guia Técnico IEEE

Por

Ensaio de Capacidade de Baterias – A medição de impedância em baterias CC é hoje uma das ferramentas preditivas mais discutidas na manutenção de bancos estacionários — mas ela não substitui o ensaio de capacidade. Um banco aprovado na leitura mensal de tensão pode, ainda assim, estar incapaz de sustentar a carga real no instante de uma falta de energia. Este artigo compara tecnicamente os dois métodos de diagnóstico da condição operacional do ativo — o ensaio de capacidade por descarga e a medição de impedância interna, conforme o guia IEEE 1188 — e estabelece quando e como cada um deve ser aplicado.

O Papel da Corrente Contínua na Cadeia de Proteção

O sistema CC de uma subestação ou datacenter é o que alimenta os relés de proteção, as bobinas de abertura/fechamento dos disjuntores e, em instalações modernas, também relés digitais, IEDs (Intelligent Electronic Devices), sistemas de telecomando e supervisão SCADA e a sinalização do painel de proteção — além de sustentar cargas críticas de UPS durante a transferência de fonte. Diferente de outros ativos elétricos, o banco de baterias opera em regime de flutuação durante praticamente toda a sua vida útil e só é solicitado a fornecer sua capacidade plena no momento exato em que a rede falha. Essa característica operacional é o que torna a falha do banco um risco de baixa visibilidade e alta severidade: o sistema aparenta estar saudável até o instante em que precisa responder.

A Armadilha da Tensão em Flutuação

A tensão de flutuação corresponde ao potencial aplicado continuamente pelo retificador para manter a bateria em estado de carga plena, compensando apenas a sua autodescarga — não é uma medida da capacidade de fornecer corrente sob demanda. Um vaso pode apresentar tensão dentro da faixa nominal e, mesmo assim, ter perdido parte relevante de sua capacidade de descarga por corrosão da grade positiva, secagem do gel (em elementos VRLA) ou perda de material ativo. Essa é a razão pela qual programas de manutenção que se limitam à leitura mensal de tensão com multímetro comum tendem a gerar um falso diagnóstico de segurança: o indicador monitorado (tensão) não é sensível o suficiente para capturar a degradação de capacidade em estágio inicial ou intermediário.

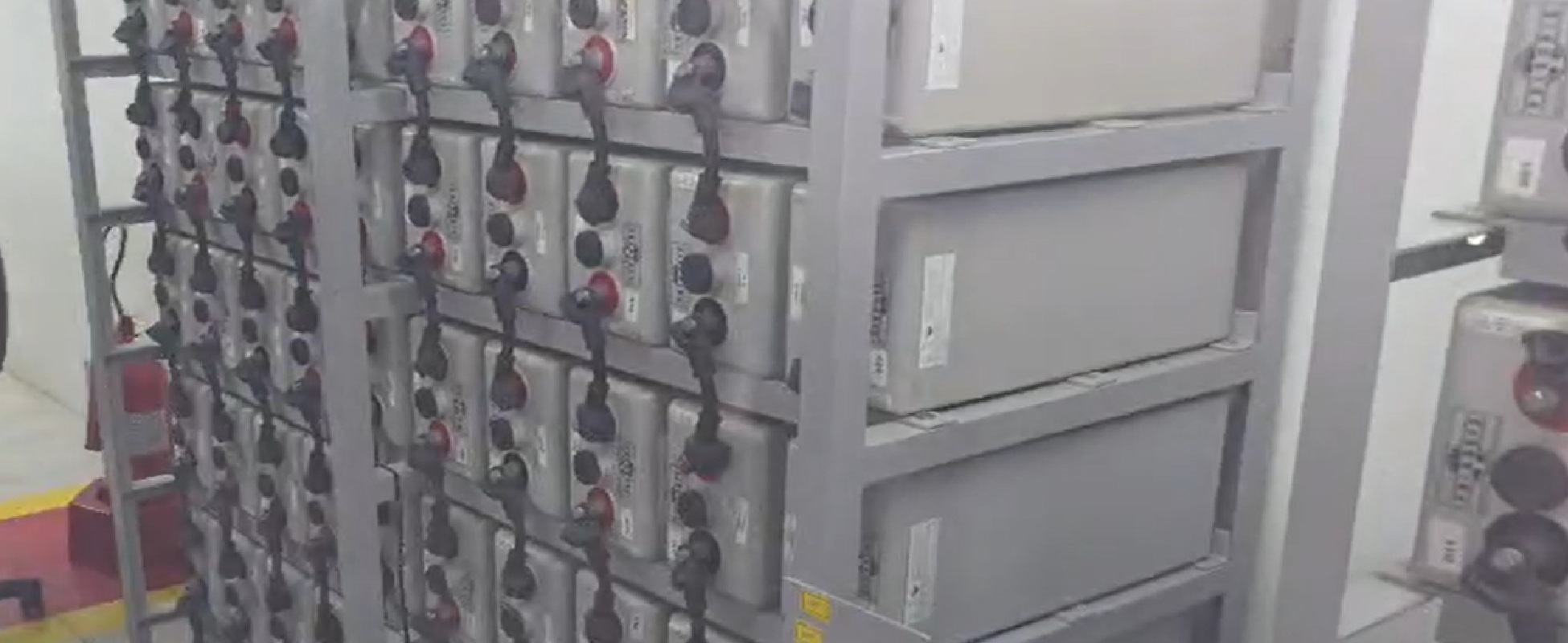

Ensaio de Capacidade de Baterias

Implicação para a gestão de risco: um plano de manutenção baseado exclusivamente em tensão de flutuação atende ao requisito documental de “manutenção realizada”, mas não necessariamente sustenta a alegação de que o sistema de backup está apto a operar em contingência real.

Medição de Impedância em Baterias CC: Diagnóstico Preditivo Vaso a Vaso

A impedância interna corresponde à oposição que a bateria apresenta à circulação de uma pequena corrente alternada injetada pelo instrumento de ensaio, sem necessidade de desligar o sistema. Essa grandeza é composta pela resistência ôhmica dos componentes metálicos e conexões internas somada às componentes eletroquímicas (reativas) do elemento, sendo utilizada como indicador indireto de sua condição — definição alinhada ao IEEE 1188. Como a corrosão da grade, a sulfatação e a perda de contato entre placa e material ativo elevam essa oposição de forma progressiva, o acompanhamento periódico da impedância — comparado à linha de base do próprio elemento — funciona como indicador de tendência de degradação, permitindo priorizar a substituição de vasos específicos antes de uma falha catastrófica do conjunto.

Como Corrosão da Grade, Sulfatação e Secagem do Gel Elevam a Impedância

Em elementos ventilados, a corrosão anódica progressiva da grade positiva reduz a área de contato elétrico efetivo entre grade e material ativo, elevando a impedância. Em elementos VRLA (regulados por válvula), a perda de umidade do eletrólito imobilizado em gel ou manta absorvente (secagem) reduz a condutividade iônica interna. Um terceiro mecanismo, mais associado a subcarga prolongada mas presente também em estacionárias, é a sulfatação irreversível das placas, que reduz a área eletroquimicamente ativa e contribui adicionalmente para o aumento da impedância. Os três mecanismos se manifestam como aumento de impedância antes de se manifestarem como queda de tensão perceptível em flutuação — o que justifica tecnicamente o valor da impedância como sinal de alerta antecipado.

Posição técnica sobre o método: a medição de impedância é referenciada pelo guia IEEE 1188 como ferramenta de acompanhamento de tendência para baterias VRLA. O valor absoluto isolado de uma única medição tem baixo poder diagnóstico; o que sustenta a decisão de engenharia é a variação percentual em relação à linha de base do próprio elemento ao longo do tempo. A impedância não é, isoladamente, um ensaio normativo de aferição de capacidade em ampère-hora — sua função é detectar variação anormal vaso a vaso, não fornecer um número absoluto de capacidade remanescente.

O Teste Definitivo: Ensaio de Carga e Capacidade Real (Ah)

O ensaio de capacidade de descarga (ECD) é o método normativo que determina, de forma direta, a capacidade real do banco em ampère-hora, sob um regime de descarga controlado e comparável ao valor nominal declarado pelo fabricante. Diferente da impedância, ele mede o resultado final — quanto de energia o banco efetivamente entrega — e não apenas um indicador indireto de degradação.

Procedimento de Referência

  1. Carga de equalização, quando recomendada pelo fabricante, aplicada ao banco entre 3 e 7 dias antes do ensaio, para uniformizar tensão e densidade entre os elementos. Esta etapa é típica de baterias ventiladas; a maioria dos fabricantes de VRLA não recomenda equalização de rotina, pelo risco de acelerar a secagem do eletrólito imobilizado — a prática deve seguir estritamente a orientação do fabricante do elemento.
  2. Estabilização térmica e elétrica do banco após a etapa anterior — na prática, muitos ensaios são conduzidos mantendo o carregador desligado por um período mínimo de 4 horas e máximo de 24 horas antes do início da descarga.
  3. Definição do regime de descarga (tipicamente de 5 ou 10 horas) e da corrente de descarga (ou, em alguns bancos, potência constante) correspondente ao valor especificado pelo fabricante.
  4. Aplicação da descarga com banco de carga resistiva, em corrente constante, monitorando tensão individual de cada elemento até o critério de tensão final de descarga especificado pelo fabricante — tipicamente entre 1,75 V e 1,80 V por elemento para chumbo-ácido, multiplicado pelo número de elementos do banco.
  5. Registro simultâneo de tensão, densidade do eletrólito (quando aplicável) e temperatura de cada elemento no instante final da descarga. A temperatura do eletrólito influencia diretamente o resultado: o IEEE recomenda a correção matemática da capacidade medida para a condição de referência de 25°C, para permitir comparação válida entre ensaios realizados em datas diferentes.
  6. Reconexão do banco ao sistema e aplicação de nova carga de equalização ao término do ensaio, quando aplicável ao tipo construtivo.

Procedimento de referência com base em metodologia técnica alinhada à sistemática ABNT/COPEL-LACTEC para ensaio de capacidade de descarga. Parâmetros específicos (regime de descarga, tensão de corte, necessidade de equalização, temperatura ambiente admissível) devem ser confirmados junto ao fabricante do elemento e à norma vigente aplicável ao tipo construtivo da bateria.

Critério de Fim de Vida Útil

A referência de mercado, alinhada às diretrizes do IEEE, considera o banco no fim de sua vida útil de projeto quando a capacidade medida no ensaio atinge aproximadamente 80% da capacidade nominal declarada. Esse percentual deve ser interpretado como referência de engenharia, e não como obrigação normativa universal — atingir 80% não significa falha imediata, e muitas instalações continuam operando além desse ponto. O que se reduz, a partir daí, é a margem de segurança entre a capacidade real e a autonomia exigida pela carga crítica; o critério de substituição definitivo deve considerar essa margem específica da instalação e o critério estabelecido pelo fabricante.

Impedância x Capacidade: Quando Usar Cada Método

Comparativo técnico entre a medição de impedância em baterias CC e o ensaio de capacidade de descarga (ECD), por critério de decisão.

Critério ⚡ Medição de Impedância Diagnóstico preditivo, vaso a vaso 🔋 Ensaio de Capacidade (ECD) Método normativo definitivo
O que mede Resistência interna (indicador indireto de tendência) Capacidade real de fornecer corrente sob demanda (Ah)
Necessidade de desligar o sistema ✔ Não ✖ Sim (durante a execução do ensaio)
Status normativo Técnica complementar
Referência IEEE 1188
 Método definitivo
ABNT / IEEE 450
Granularidade Vaso a vaso, monitoramento contínuo possível Banco completo, execução periódica (quadrienal)
Uso recomendado Triagem e priorização entre ensaios de capacidade Validação definitiva de autonomia real e decisão de substituição
Detecção de falha localizada (vaso isolado) Alta
Um elemento degradado aparece imediatamente na leitura individual
 Parcial
Resultado é do banco como conjunto; identificar o vaso causador exige análise complementar

Os dois métodos são complementares, não concorrentes: a impedância prioriza qual vaso investigar; o ensaio de capacidade confirma a autonomia real do banco.

Impacto Financeiro e Governança Técnica

A combinação dos dois métodos — impedância como triagem contínua e ensaio de capacidade como validação periódica — permite deslocar a decisão de substituição de um critério calendário fixo (trocar todo o banco a cada X anos, independentemente da condição real) para um critério baseado em condição real do ativo. Isso evita dois extremos de risco igualmente custosos: a substituição prematura de bancos ainda dentro da vida útil (CAPEX desnecessário) e a manutenção de bancos degradados além do ponto seguro de operação (risco operacional não gerenciado). Para a governança técnica, essa abordagem também gera rastreabilidade documental — histórico de tendência por elemento — que sustenta decisões de investimento e auditorias de continuidade operacional, em linha com os princípios de gestão de ativos da família ISO 55000/55001 (decisão baseada em condição e risco, não apenas em calendário).

Perguntas Técnicas Frequentes

Ensaio de capacidade, medição de impedância e manutenção de bancos de baterias CC — respostas técnicas diretas.

A medição de impedância substitui o ensaio de capacidade?
Não. A impedância é um indicador de tendência para triagem sem necessidade de desligar o sistema; o ensaio de capacidade por descarga controlada continua sendo o método normativo definitivo para determinar a autonomia real do banco em ampère-hora.
Qual o critério usado para substituição de um banco de baterias?
A referência de mercado, alinhada às diretrizes do IEEE, considera aproximadamente 80% da capacidade nominal como ponto de atenção — não de falha imediata. O critério final deve ser ajustado ao que o fabricante especifica e à autonomia mínima exigida pela carga crítica da instalação.
Com que frequência a impedância interna deve ser monitorada?
Não há periodicidade normatizada fixa para medição de impedância, por se tratar de técnica complementar e não de ensaio de rotina ABNT. A prática de engenharia recomenda leituras trimestrais a semestrais, para construir um histórico de tendência por elemento.
É possível substituir apenas um vaso do banco de baterias?
Depende da idade e do histórico operacional do banco. Em bancos envelhecidos, a substituição isolada de um único vaso pode provocar desequilíbrio elétrico entre elementos de idades diferentes e reduzir a confiabilidade do conjunto — a decisão deve considerar idade, histórico de manutenção e recomendação do fabricante, não apenas a leitura de impedância do vaso individual.
Qual a frequência ideal do ensaio de capacidade em baterias VRLA?
O ensaio de capacidade de descarga (ECD) é recomendado no primeiro ano após a instalação e, na sequência, com periodicidade quadrienal, complementado por inspeção visual mensal e leitura de tensão de flutuação. Exigências específicas de garantia do fabricante prevalecem sobre essa periodicidade genérica.
Qual a diferença entre medição de tensão e medição de impedância interna?
Tensão de flutuação indica se o elemento está recebendo carga adequada do retificador, mas não mede a capacidade real de fornecer corrente sob demanda. Impedância interna estima a resistência interna vaso a vaso como indicador de tendência de degradação (SoH), sem necessidade de desligar o sistema.
Por que a temperatura ambiente afeta a vida útil das baterias estacionárias?
O aumento de temperatura acelera as reações eletroquímicas internas e a corrosão da grade positiva. A referência de mercado é: a cada 8°C acima de 25°C, a vida útil estimada da bateria é reduzida aproximadamente pela metade — por isso o controle térmico da sala de baterias integra o escopo de continuidade operacional.
O que significa SoH (State of Health) em um banco de baterias?
SoH é a estimativa da condição de um elemento em relação ao seu estado original de fábrica, expressa geralmente como percentual da capacidade nominal ainda disponível. É construído a partir do cruzamento de indicadores — impedância, tensão, histórico de ensaios de capacidade e idade — e não de uma leitura isolada.
O que é tensão de flutuação e qual sua função?
Tensão de flutuação é o potencial aplicado continuamente pelo retificador para manter a bateria em estado de carga plena, compensando apenas a sua autodescarga. Ela mantém o banco pronto para entrar em operação, mas não é, isoladamente, um indicador confiável da capacidade real do elemento.
Quais normas regem a manutenção de bancos de baterias CC no Brasil?
No âmbito ABNT: NBR 14204/14205 para baterias VRLA e NBR 14197/14199 para baterias ventiladas (especificação e ensaios), além da NBR 15254 para diretrizes de dimensionamento. No âmbito internacional, os guias IEEE 450, IEEE 1188 e IEEE 485 são referências consolidadas para manutenção, ensaio e dimensionamento. A aplicabilidade específica depende do tipo construtivo da bateria e da edição vigente de cada norma.
Qual a diferença entre bateria chumbo-ácida ventilada e VRLA?
Baterias ventiladas têm eletrólito líquido acessível, exigem reposição periódica de água e liberam gases durante a carga, com manutenção mais intensiva (densidade, nível). Baterias VRLA (reguladas por válvula) têm eletrólito imobilizado em gel ou manta absorvente, operam seladas e exigem menos manutenção rotineira — mas, por não permitirem inspeção visual do eletrólito, dependem mais de ensaios de impedância e capacidade para diagnóstico de condição.
O que acontece se o banco de baterias falhar durante uma queda de energia?
Se o banco não sustenta a carga no instante da falta de energia, o sistema de proteção não recebe a corrente de disparo, os disjuntores não abrem ou não fecham conforme projetado, e a consequência típica é blackout, possível destruição de ativos a jusante e parada não programada — com impacto direto sobre continuidade operacional e, em datacenters, cláusulas contratuais de disponibilidade (uptime).
Para que serve a termografia infravermelha na manutenção de bancos de baterias?
A termografia infravermelha sob carga identifica pontos quentes em interconectores, polos e barramentos, causados por resistência de contato — geralmente resultado de torque inadequado ou corrosão. É uma técnica de inspeção complementar, não substitui a medição de impedância nem o ensaio de capacidade, mas previne falhas de conexão que comprometeriam qualquer um dos dois.
O que é carga de equalização e quando ela deve ser aplicada?
Carga de equalização é uma sobrecarga controlada aplicada para uniformizar tensão e densidade entre os elementos de um banco, tipicamente antes de um ensaio de capacidade. Costuma ser recomendada para baterias ventiladas; a maioria dos fabricantes de VRLA não recomenda equalização de rotina, pelo risco de acelerar a secagem do eletrólito imobilizado — a decisão deve seguir a orientação específica do fabricante.
Quanto tempo dura, em média, um banco de baterias estacionário?
Varia por tipo construtivo e condições de operação: bancos VRLA costumam ter vida de projeto declarada entre 5 e 10 anos, enquanto bancos chumbo-ácidos ventilados podem superar 15 a 20 anos em condições térmicas controladas. Esses valores são referências de projeto do fabricante — a vida útil real depende diretamente da temperatura de operação, da qualidade da manutenção e dos resultados dos ensaios de capacidade ao longo do tempo, não apenas da idade calendário.

Referências Técnicas

  • IEEE Std 450 — Recommended Practice for Maintenance, Testing and Replacement of Vented Lead-Acid Batteries for Stationary Applications.
  • IEEE Std 1188 — Recommended Practice for Maintenance, Testing and Replacement of Valve-Regulated Lead-Acid (VRLA) Batteries for Stationary Applications. Consultar norma ativa.
  • IEEE Std 485 — Recommended Practice for Sizing Lead-Acid Batteries for Stationary Applications, referência para dimensionamento que complementa a medição de impedância em baterias CC no dimensionamento de autonomia. Consultar norma ativa.
  • ABNT NBR 14197 / 14198 / 14199 — Acumulador chumbo-ácido estacionário ventilado (especificação, terminologia e ensaios).
  • ABNT NBR 14204 / 14205 / 14206 — Acumulador chumbo-ácido estacionário regulado por válvula (especificação, ensaios e terminologia).
  • ABNT NBR 15254 — Acumulador chumbo-ácido estacionário: diretrizes para dimensionamento.
  • Manual técnico do fabricante do banco de baterias avaliado (tensão de flutuação, necessidade de equalização, tensão final de descarga e capacidade nominal declarada).

Lista não exaustiva. A aplicabilidade de cada norma depende do tipo construtivo da bateria (ventilada ou VRLA) e da edição vigente no momento da consulta.
