Arco Elétrico em QGBT: O Custo Oculto da Falta de Gestão dos Ativos Elétricos

Um Quadro Geral de Baixa Tensão (QGBT) é o ponto de convergência entre concessionária, geradores e cargas essenciais de uma instalação. Quando esse painel falha por arco elétrico, o que se perde não é um componente — é a capacidade da planta de operar.

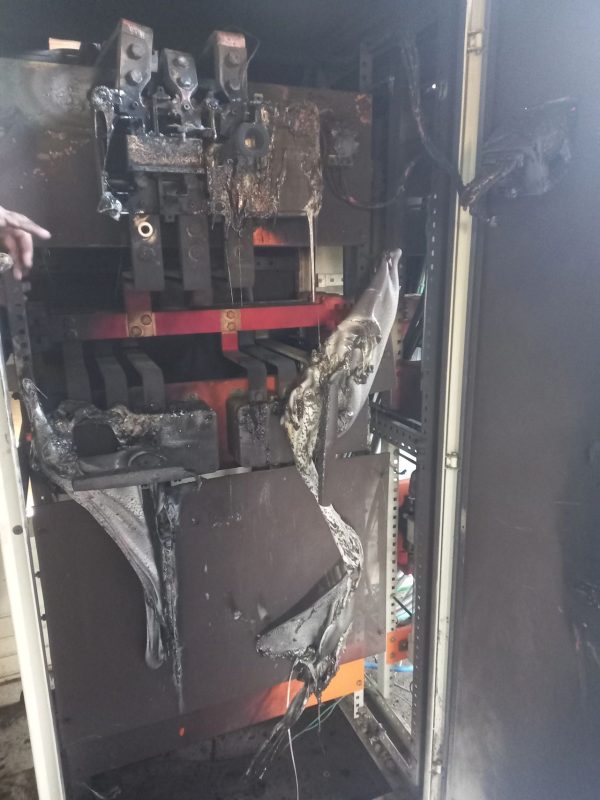

Cenário ilustrativo, representativo de padrões reais de eventos de arco elétrico em ambientes de infraestrutura crítica: falha em QGBT, painel destruído, perda total de distribuição entre fontes e cargas essenciais, horas de paralisação, prejuízo direto na ordem de centenas de milhares de reais — sem contar perda de produção, contratos de SLA acionados e exposição reputacional. Este não é um caso isolado verificado pela EletroAlta; é um padrão recorrente em diagnósticos de criticidade elétrica industrial.

O que provoca um arco elétrico em um QGBT?

Na maioria dos diagnósticos de criticidade que conduzimos, a causa raiz remonta a uma combinação previsível de fatores técnicos:

• Conexões com resistência de contato elevada, não detectadas por ausência de termografia periódica;
• Ausência de análise de criticidade de ativos, que deixaria claro que aquele painel específico é ponto único de falha (SPOF) para cargas essenciais;
• Manutenção corretiva como política de fato, mesmo quando o discurso institucional é “preventivo”;
• Modificações de carga ou de arranjo sem revisão dos estudos elétricos, alterando níveis de curto-circuito e tempos de atuação da proteção sem que ninguém tenha reavaliado a coordenação.

Nenhum desses fatores é surpresa para quem opera a planta. São, isso sim, riscos conhecidos e não tratados — o que é tecnicamente distinto de risco inerente à atividade.

Por que o QGBT é um ativo crítico para a continuidade operacional?

O QGBT não é “mais um painel” — é o nó que conecta a fonte de energia (concessionária e/ou geração) à distribuição interna de cargas essenciais. Sua falha não é local: ela se propaga para tudo que depende daquele ponto de distribuição. Isso o qualifica como ativo crítico em qualquer matriz de criticidade bem construída, independentemente do setor da planta.

A questão de governança técnica correta não é “este painel está em conformidade”, mas “o que para, e por quanto tempo, se este painel falhar agora?”

Conformidade com a NR-10 garante confiabilidade?

Não. Conformidade normativa é o piso, não o objetivo. Um painel pode ter laudo de inspeção válido e ainda assim representar exposição crítica não mitigada, se a inspeção não correlacionou achados térmicos com a matriz de criticidade dos ativos que aquele painel sustenta.

Maturidade técnica — termografia rastreável, análise de criticidade formalizada, estudos elétricos atualizados, plano de contingência testado — é o que efetivamente reduz a probabilidade de evento e o tempo de resposta quando ele ocorre. Conformidade documental e condição real do ativo são duas variáveis diferentes, e tratá-las como sinônimas é o erro de governança mais comum que encontramos em auditoria.

Estudos elétricos atualizados são parte da gestão dos ativos

Além das inspeções e da manutenção baseada em condição, a gestão de ativos críticos depende da atualização periódica dos estudos elétricos. Entre eles:

• Estudos de curto-circuito, que dimensionam corretamente proteção e suportabilidade dos equipamentos;
• Estudos de coordenação e seletividade, que determinam se a proteção atua de forma seletiva ou amplia o impacto da falha para áreas não relacionadas;
• Estudos de arco elétrico conforme ABNT NBR 17227, que quantificam energia incidente e definem distâncias seguras e EPIs adequados;
• Revisão do Relatório Técnico das Instalações (RTI), mantendo a rastreabilidade documental da real condição da instalação;
• Avaliação dos pontos únicos de falha e dos tempos de atuação da proteção, conectando engenharia de proteção à continuidade operacional.

Sem esses elementos, uma instalação pode estar documentalmente em conformidade e, ainda assim, apresentar elevada exposição operacional.

Como identificar vulnerabilidades antes da falha?

Cinco sinais de que um QGBT pode representar risco para a continuidade operacional

• Aquecimentos recorrentes identificados em termografia, sem plano de ação associado;
• Ausência de estudo de proteção e seletividade atualizado;
• Modificações realizadas na instalação sem revisão dos estudos elétricos;
• Inexistência de plano de contingência para perda do painel principal;
• Dependência de um único ponto de distribuição para cargas essenciais, sem redundância ou bypass testado.

A presença de qualquer um desses sinais não significa falha iminente — significa risco não quantificado. E risco não quantificado é, por definição, risco não gerenciado.

O que um programa de gestão de ativos elétricos deve contemplar?

1. Diagnóstico de vulnerabilidade elétrica, mapeando ativos críticos e pontos únicos de falha;
2. Termografia com critério de criticidade, não inspeção genérica sem plano de ação;
3. Matriz de criticidade operacional, conectando cada ativo elétrico à consequência de sua falha;
4. Estudos elétricos vivos — curto-circuito, seletividade e arco elétrico atualizados a cada alteração relevante da instalação;
5. Plano de contingência testado, não apenas documentado.

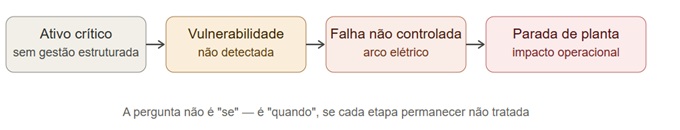

O custo de prevenção é menor que o custo da interrupção

Termografia pontual sem plano de ação não é gestão de risco, é registro fotográfico. Esse é o desenho de programa que diferencia uma instalação que sofre um evento de arco elétrico catastrófico de uma que identifica a anomalia semanas antes, durante uma janela de manutenção planejada.

Diagnóstico de vulnerabilidade elétrica: sua instalação possui pontos únicos de falha?

A EletroAlta realiza diagnósticos técnicos voltados à continuidade operacional e à gestão dos riscos elétricos, avaliando:

✓ Ativos críticos e pontos únicos de falha (SPOF) ✓ Coordenação e seletividade da proteção ✓ Estudos de arco elétrico conforme NBR 17227 ✓ Relatório Técnico das Instalações (RTI) e documentação técnica ✓ Vulnerabilidades que podem resultar em paradas não planejadas

Se você gerencia ou responde tecnicamente por infraestrutura elétrica industrial ou de infraestrutura crítica, esta é a avaliação que conecta engenharia a decisão executiva.
