Projetos de SPDA Conforme ABNT NBR 5419

Engenharia de Proteção contra Descargas Atmosféricas para Ambientes Industriais

A EletroAlta Engenharia é especializada no desenvolvimento de Projetos de SPDA (Sistema de Proteção contra Descargas Atmosféricas) em conformidade com a ABNT NBR 5419:2015 (e agora a revisão de 2026), aplicados a instalações industriais, edificações críticas e ambientes de alto risco operacional.

Nossos projetos são elaborados com foco em segurança das pessoas, integridade dos ativos, continuidade operacional e aderência normativa, considerando as condições reais de operação da planta industrial.

Vamos falar sobre o seu projeto de SPDA

O que é um Projeto de SPDA conforme NBR 5419

O Projeto de SPDA é o documento de engenharia que define, de forma técnica e normativa:

  • O nível de proteção contra descargas atmosféricas requerido para a edificação
  • A arquitetura do sistema de captação, descidas e aterramento
  • A integração com estruturas metálicas (SPDA natural), quando aplicável
  • As interfaces com sistemas elétricos e de aterramento existentes

Um projeto inadequado ou genérico não elimina o risco, apenas cria uma falsa sensação de proteção.

Aplicação dos Projetos de SPDA

Nossos projetos atendem, entre outros, aos seguintes cenários:

  • Indústrias de médio e grande porte
  • Plantas com risco de explosão ou incêndio
  • Unidades com exigência de AVCB
  • Adequação técnica à NR-10
  • Ampliações, retrofit ou mudanças de layout industrial
  • Exigências de seguradoras, auditorias técnicas ou compliance

Como a EletroAlta Desenvolve Projetos de SPDA

Os Projetos de SPDA da EletroAlta são desenvolvidos com base em critérios técnicos objetivos, conforme a NBR 5419, incluindo:

  • Análise de risco da estrutura e do processo
  • Definição do Nível de Proteção (NP) adequado
  • Dimensionamento do sistema de captação
  • Definição das descidas e interligações equipotenciais
  • Projeto da malha de aterramento
  • Avaliação de uso de estruturas existentes como SPDA natural
  • Compatibilização com sistemas elétricos e civis

O resultado é um projeto executável, rastreável e defensável tecnicamente.

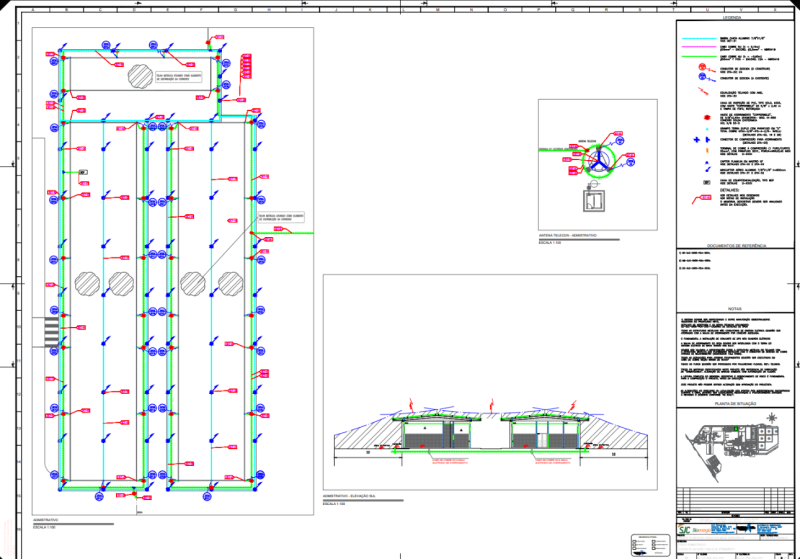

Escopo Técnico do Projeto de SPDA

Os projetos entregues incluem:

  • Memorial descritivo completo conforme ABNT NBR 5419
  • Gerenciamento de risco conforme a norma
  • Projetos executivos de:
    • Captação
    • Descidas
    • Aterramento
  • Caderno de detalhes construtivos
  • Especificações técnicas de materiais
  • Lista de materiais com referências
  • Diretrizes técnicas para execução e inspeção futura

📌 Projeto elaborado e assinado por engenheiro eletricista, com emissão de ART.

projeto de SPDA
Sistema de Proteção contra Descargas Atmosféricas

Por que Projetos de SPDA Devem ser Tratados como Engenharia Crítica

Em ambientes industriais, o SPDA impacta diretamente:

  • Segurança de pessoas
  • Integridade de máquinas e sistemas
  • Continuidade do processo produtivo
  • Responsabilidade técnica e jurídica da empresa

Projetar SPDA não é cumprir tabela normativa.
É gerenciar risco técnico com base em engenharia.

Diferenciais Técnicos da EletroAlta Engenharia

  • Especialização em SPDA conforme NBR 5419
  • Experiência em ambientes industriais complexos
  • Projetos compatibilizados com a realidade operacional
  • Linguagem técnica clara para engenharia, manutenção e compras
  • Responsabilidade técnica formal (CREA + ART)

Precisa de Projeto de SPDA para sua Instalação?

Se sua unidade industrial necessita de Projeto de SPDA conforme NBR 5419, com foco em conformidade, segurança e viabilidade técnica, fale com quem responde tecnicamente pelo que projeta.

EletroAlta Engenharia
Engenharia Elétrica e Segurança do Trabalho
Ribeirão Preto – SP | Atendimento Nacional

FAQ

Nossos cliente também perguntaram.

Qual a diferença entre um SPDA e um sistema de proteção contra surtos (DPS/MPS)?
Um SPDA (Sistema de Proteção contra Descargas Atmosféricas) é projetado para interceptar, conduzir e dispersar a energia de um raio em direção ao solo, protegendo a estrutura e reduzindo riscos de danos físicos e elétricos. Os DPS/MPS (Dispositivos/M edidas de Proteção contra Surtos) complementam o SPDA ao proteger equipamentos elétricos e eletrônicos contra sobretensões induzidas por descargas atmosféricas ou por eventos de comutação na rede. Sistemas completos de proteção industrial normalmente integram SPDA externo com soluções internas de proteção contra surtos.
Quando um SPDA é necessário em uma instalação industrial?
A necessidade de um SPDA deve ser determinada por uma avaliação de risco técnico conforme critérios de segurança, criticidade do local e vulnerabilidade dos ativos. Em ambientes industriais com equipamentos sensíveis, áreas com risco de incêndio ou explosão, operações contínuas ou exigências regulatórias/seguradoras, a instalação de um SPDA projetado conforme normas é geralmente mandatória para mitigar riscos significativos.
Quais são os principais componentes de um SPDA e suas funções?
Os sistemas de proteção contra descargas atmosféricas convencionais consistem de três subsistemas essenciais:
Subsistema de captação: intercepta descargas atmosféricas na estrutura (terminais, hastes, malhas metálicas).
Subsistema de descida: conduz a corrente de descarga do ponto de impacto até o sistema de aterramento.
Subsistema de aterramento: dispersa a corrente elétrica no solo de forma segura e controlada.
A correta integração desses subsistemas é crítica para minimizar diferenças de potencial e riscos de “arcos de fuga” dentro da edificação.
Com que frequência um SPDA deve ser inspecionado em ambientes industriais?
De acordo com a ABNT NBR 5419:2015, o sistema de proteção contra descargas atmosféricas deve ser submetido a inspeções visuais periódicas semestrais, visando identificar danos mecânicos, corrosão, intervenções civis ou alterações que possam comprometer sua integridade.

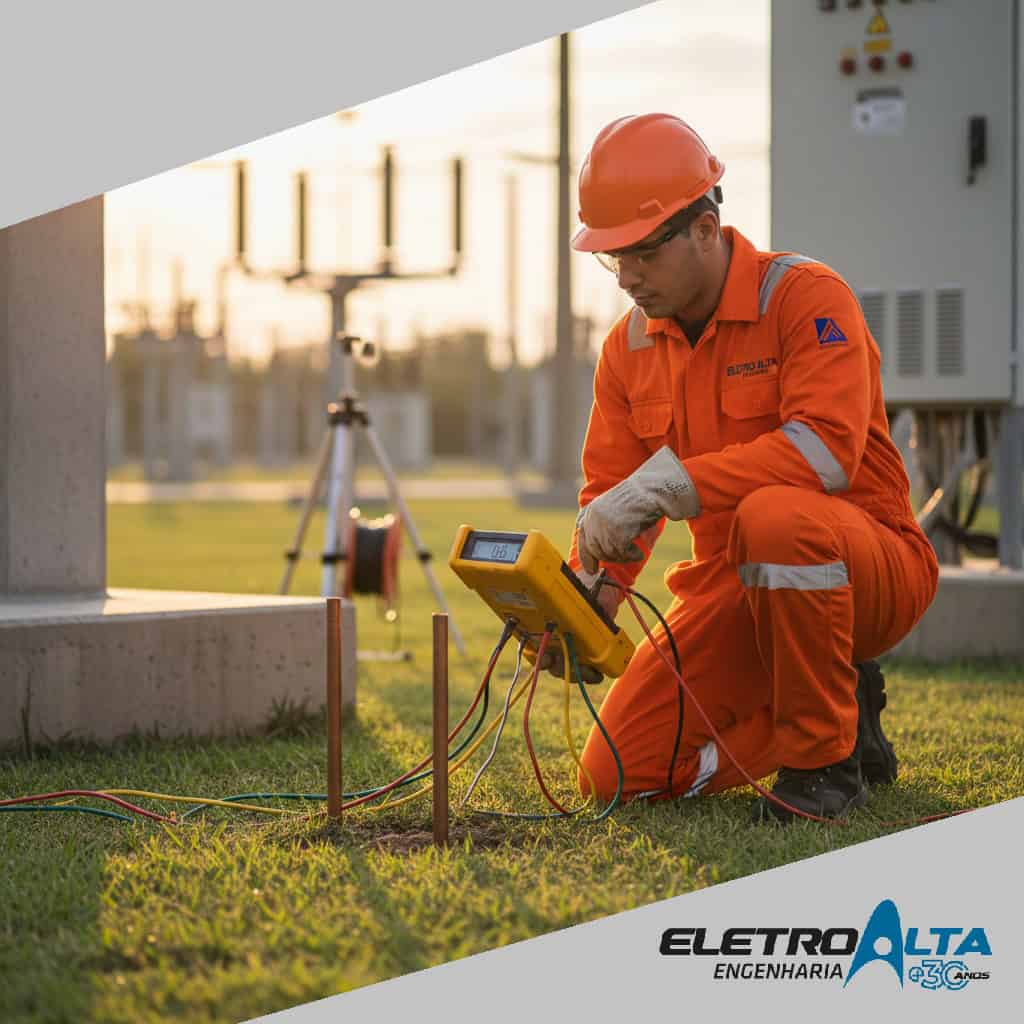

Inspeções periódicas completas, conduzidas por profissional legalmente habilitado e com experiência em SPDA, incluindo ensaios, medições e documentação técnica detalhada do sistema, entre 1 e 3 anos, conforme o nível de risco, o tipo de edificação, as condições ambientais e a criticidade da operação.
Essas inspeções são fundamentais para garantir que o SPDA mantenha desempenho eficaz, conformidade normativa e nível de proteção compatível com o risco da instalação ao longo do tempo.
O SPDA elimina completamente o risco de danos por raios?
Não. O SPDA reduz significativamente a probabilidade de ocorrência de impactos no volume a proteger e os efeitos danosos das descargas, mas nenhum sistema oferece proteção absoluta de 100%. O desempenho esperado é determinado pelo nível de proteção selecionado após a avaliação de risco e pela conformidade com métodos de projeto reconhecidos internacionalmente.
Quais normas internacionais são referência em projetos de proteção contra descargas atmosféricas?
Embora no Brasil a referência normativa seja a ABNT NBR 5419, o princípio técnico de projeto está alinhado com as normas internacionais baseadas na IEC 62305 / BS EN 62305 (padrões europeus e internacionais para proteção contra raios). Essas normas definem critérios de avaliação de risco, níveis de proteção, métodos de projeto e requisitos de inspeção para sistemas de proteção contra descargas atmosféricas confiáveis.
