Estudos Elétricos Industriais

Engenharia Elétrica Aplicada ao Programa de Blindagem Energética EletroAlta®

Estudos Elétricos Industriais – Quando a energia falha, o negócio para. A Blindagem existe para impedir isso.

Mapear o Risco da Minha Operação

Saia da intuição e assuma o controle técnico da sua continuidade operacional.

A eletricidade decide se sua operação continua ou colapsa

Toda instalação industrial moderna depende de um único elemento invisível e absoluto: energia elétrica confiável.

Quando ela falha, não há plano de contingência que funcione:

  • Produção para
  • Pessoas se expõem
  • Equipamentos são danificados
  • Contratos são descumpridos
  • Gestores são responsabilizados

A maioria das empresas não sofre por falta de energia, mas por falta de engenharia elétrica aplicada ao risco.

É exatamente esse vazio que o Programa de Blindagem Energética EletroAlta® foi criado para preencher.

O que realmente são Estudos Elétricos (e o que eles não são)

Estudos elétricos não são relatórios, não são softwares e não são burocracia normativa.

Na EletroAlta, estudos elétricos são:

  • Instrumentos de antecipação de falhas
  • Mecanismos de controle de risco elétrico
  • Base técnica para decisão executiva
  • Proteção jurídica, operacional e humana

Eles respondem à pergunta que realmente importa:

“Se algo falhar agora, o sistema resiste ou colapsa?”

O ponto cego mais perigoso das indústrias

A maior parte das falhas elétricas graves ocorre em sistemas que:

  • “Sempre funcionaram”
  • “Estavam dentro da norma”
  • “Nunca deram problema”

Isso acontece porque o sistema mudou, mas os estudos não.

Carga aumentou.
Equipamento foi trocado.
Proteção foi ajustada.
Produção cresceu.

A engenharia não acompanhou.

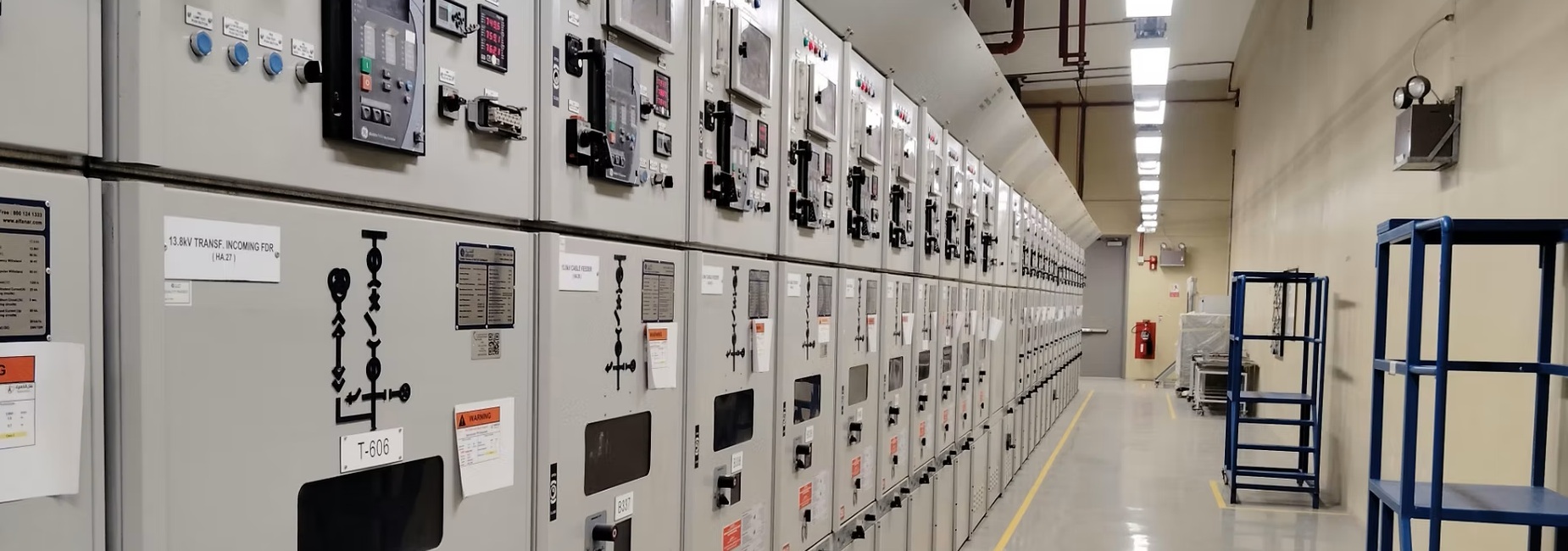

Engenheiro realizando estudo de seletividade e coordenação proteções elétricas

Solicitar Avaliação Técnica do Sistema Elétrico

Descubra se sua instalação está realmente protegida contra falhas elétricas críticas.

Quando os Estudos Elétricos deixam de ser opcionais

Existem três momentos críticos em que a ausência de estudos elétricos cria risco imediato:

1. Ampliação, novas cargas ou novos serviços elétricos

Sempre que algo novo é conectado, o sistema muda.
Se o sistema muda, o risco muda.

Sem estudos elétricos:

  • O sistema pode não suportar a carga
  • As proteções podem falhar
  • O curto-circuito pode exceder limites seguros

2. Alterações na distribuição elétrica existente

Esse é o cenário mais comum — e mais perigoso.

Adicionar máquinas, inversores, UPS ou linhas de produção sem reestudo elétrico cria:

  • Sobrecargas silenciosas
  • Quedas de tensão intermitentes
  • Aumento brutal do risco de arco elétrico

O sistema “funciona”… até o dia em que falha de forma grave.

3. Troca ou ajuste de equipamentos e proteções

Trocar um disjuntor, relé ou transformador altera toda a dinâmica do sistema.

Sem estudos:

  • A seletividade pode ser perdida
  • O arco elétrico pode se tornar letal
  • A responsabilidade técnica migra para quem autorizou a mudança.

Os estudos exigidos pela NR-10 tornam o estudo de arco elétrico (energia incidente) obrigatório?

Sim. Pela NR-10, o estudo de arco elétrico com cálculo de energia incidente é obrigatório sempre que houver possibilidade de exposição do trabalhador a riscos elétricos, especialmente em atividades em instalações energizadas ou passíveis de energização.

No entanto, o estudo de energia incidente não pode ser feito de forma isolada. Para que o resultado seja tecnicamente válido e defensável, a NR-10 exige base de engenharia consistente, o que inclui obrigatoriamente:

  • Diagrama unifilar atualizado da instalação elétrica
    É a representação fiel do sistema. Sem ele, não há como identificar corretamente fontes, trajetos, impedâncias e dispositivos de proteção.
  • Estudo de curto-circuito
    Necessário para determinar as correntes de falha reais em cada ponto do sistema. A energia incidente depende diretamente do nível de curto-circuito disponível.
  • Estudo de coordenação e seletividade das proteções
    Essencial para definir o tempo real de atuação das proteções. A energia incidente é função direta do tempo de eliminação da falha.

Sem esses três elementos, não existe cálculo confiável de energia incidente.

Consequentemente:

  • Não é possível definir corretamente a categoria de risco de arco elétrico
  • Não é possível especificar de forma segura a vestimenta AR (Arc Rated)
  • A empresa permanece tecnicamente exposta, mesmo que utilize EPIs

Em outras palavras:
👉 Sem diagrama unifilar, curto-circuito e seletividade, qualquer indicação de EPI contra arco elétrico é tecnicamente inválida e juridicamente frágil.

É exatamente por isso que, no Programa de Blindagem Energética EletroAlta®, o estudo de arco elétrico sempre nasce de uma cadeia completa de estudos elétricos, garantindo:

  • Segurança real do trabalhador
  • Conformidade com a NR-10
  • Proteção jurídica da empresa e dos responsáveis técnicos

Listagem Completa dos Estudos Elétricos que compõem a Blindagem Energética EletroAlta®

1. Estudos de Capacidade, Planejamento e Desempenho do Sistema

Estudo de Fluxo de Carga (Load Flow / Power Flow)

Objetivo: avaliar tensões, correntes, carregamento e perdas
Normas de referência:

  • ABNT NBR 5410
  • IEC 60364
  • IEEE Std 399 (Brown Book)
  • IEEE Std 3002

Estudo de Capacidade do Sistema Elétrico

Objetivo: verificar limites operacionais e possibilidade de expansão
Normas:

  • IEEE Std 3007
  • IEC 61936-1

Estudo de Planejamento e Expansão Elétrica

Objetivo: suportar crescimento industrial e retrofit
Normas:

  • IEEE Std 3007
  • IEC 61936
  • Procedimentos de Rede – ONS (Brasil)

2. Estudos de Proteção, Segurança e Falhas

Estudo de Curto-Circuito

Objetivo: determinar correntes de falha máximas e mínimas
Normas:

  • ABNT NBR IEC 60909
  • IEC 60909
  • IEEE Std 551 (Violet Book)
  • IEEE Std 3002

Estudo de Coordenação e Seletividade das Proteções

Objetivo: garantir atuação correta e seletiva das proteções
Normas:

  • ABNT NBR 5410
  • IEC 60255
  • IEEE Std 242 (Buff Book)
  • IEEE Std 3002

Estudo de Arc Flash (Arco Elétrico)

Objetivo: avaliar energia incidente e risco ao trabalhador
Normas:

Estudo de Proteção Contra Choque Elétrico

Objetivo: avaliar tensões de toque e passo
Normas:

3. Estudos de Qualidade de Energia

Estudo de Harmônicas

Objetivo: avaliar distorção harmônica e seus efeitos
Normas:

Estudo de Qualidade de Energia Elétrica

Objetivo: analisar afundamentos, elevações, flicker, transientes
Normas:

Estudo de Desequilíbrio de Tensão

Normas:

4. Estudos de Estabilidade e Dinâmica do Sistema

Estudo de Estabilidade Transitória

Objetivo: avaliar resposta dinâmica a grandes perturbações
Normas:

Estudo de Estabilidade de Tensão

Objetivo: evitar colapso de tensão
Normas:

  • IEEE Std 3007
  • IEC 61936

Estudo de Estabilidade de Frequência

Normas:

  • IEEE Std 3007
  • Procedimentos de Rede – ONS

5. Estudos de Transitórios Elétricos e Sobretensões

Estudo de Transitórios Eletromagnéticos (EMT)

Objetivo: avaliar fenômenos rápidos no domínio do tempo
Normas:

  • IEC 60071
  • IEEE Std 1313

Estudo de Sobretensões de Manobra

Normas:

  • IEC 60071-2
  • IEEE Std 1313

Estudo de Sobretensões Atmosféricas

Normas:

Estudo de Tensão de Recuperação Transitória (TRV)

Normas:

  • IEC 62271-100
  • IEEE Std C37

Estudo de Energização de Transformadores

Normas:

  • IEEE Std C57
  • IEC 60076

Estudo de Manobra de Bancos de Capacitores

Normas:

  • IEEE Std 1036
  • IEC 60871

6. Estudos de Aterramento e Proteções Associadas

Estudo de Sistema de Aterramento

Objetivo: segurança de pessoas e equipamentos
Normas:

  • ABNT NBR 5410
  • ABNT NBR 14039
  • IEEE Std 80
  • IEC 61936

Estudo de Integração Aterramento + SPDA

Normas:

  • ABNT NBR 5419
  • IEC 62305

7. Estudos de Confiabilidade e Continuidade Operacional

Estudo de Confiabilidade do Sistema Elétrico

Objetivo: identificar pontos únicos de falha
Normas:

  • IEEE Std 3007
  • IEC 60300

Estudo de Análise de Contingência (N-1, N-2)

Normas:

  • IEEE Std 3007
  • Procedimentos de Rede – ONS

Estudo de Redundância Elétrica

Normas:

  • IEC 61936
  • IEEE Std 3007

8. Estudos Específicos e Complementares

Estudo de Compatibilidade Eletromagnética (EMC)

Normas:

  • IEC 61000
  • IEEE EMC Standards

Estudo de Perdas Elétricas e Eficiência Energética

Normas:

  • IEC 60034
  • IEEE Std 3007

Estudo de Iluminação Industrial

Normas:

  • ABNT NBR ISO/CIE 8995
  • IEC 60598

Estudo de Proteção Contra Incêndio de Origem Elétrica

Normas:

  • ABNT NBR 5410
  • NFPA 70

Utilizado por indústrias de Óleo e Gás, Papel e Celulose e Energia Renovável etc para garantir a continuidade de seus ativos críticos.

Estudos Elétricos Industriais

Blindagem Energética não é manutenção. É estratégia.

A Blindagem Energética EletroAlta® integra estudos elétricos em um programa contínuo de proteção do negócio, conectando:

  • Engenharia elétrica
  • Segurança de pessoas
  • Continuidade operacional
  • Governança técnica
  • Responsabilidade executiva

Não é um serviço isolado.
É uma camada de proteção estrutural.

O que muda quando a EletroAlta executa os estudos

  • O risco deixa de ser invisível
  • A decisão deixa de ser intuitiva
  • A responsabilidade deixa de ser difusa
  • A continuidade deixa de ser aposta

Você passa a controlar o risco elétrico, não apenas reagir a ele.

Estudos Elétricos não evitam apenas falhas.

Eles evitam decisões erradas.
Toda falha elétrica grave começa com uma decisão técnica adiada.

A Blindagem Energética existe para eliminar essa lacuna antes que ela cobre o preço.

FAQ – Estudos Elétricos

Nossos clientes também perguntaram.

O que são estudos elétricos industriais e para que eles servem?
Os estudos elétricos industriais são análises técnicas avançadas que avaliam o comportamento real de um sistema elétrico sob condições normais, anormais e críticas de operação. Eles servem para identificar riscos elétricos, prevenir falhas graves, proteger pessoas e ativos e garantir a continuidade operacional. Diferentemente de inspeções visuais, os estudos elétricos utilizam modelagem matemática e simulações para antecipar falhas antes que elas ocorram.
Quando é obrigatório ou altamente recomendado realizar estudos elétricos?
Os estudos elétricos são obrigatórios ou fortemente recomendados sempre que houver:
Ampliação da planta ou aumento de carga
Inclusão de novas máquinas, linhas de produção ou inversores
Alterações em painéis, disjuntores, transformadores ou relés
Falhas elétricas recorrentes ou acidentes
Exigências de auditoria, perícia ou governança técnica
Sempre que o sistema elétrico muda, os estudos precisam ser atualizados.
Quais são os principais tipos de estudos elétricos realizados em instalações industriais?
Os principais estudos elétricos industriais incluem:
Estudo de curto-circuito
Estudo de coordenação e seletividade das proteções
Estudo de Arc Flash (arco elétrico)
Estudo de fluxo de carga
Estudo de harmônicas e qualidade de energia
Estudos de estabilidade elétrica e transitórios
Estudo de aterramento e proteção contra choques
No Programa de Blindagem Energética EletroAlta®, esses estudos são integrados conforme o nível de risco da instalação.
Estudos elétricos substituem manutenção elétrica ou inspeções?
Não. Estudos elétricos não substituem manutenção, e manutenção não substitui estudos elétricos.
A manutenção verifica o estado físico dos componentes.
Os estudos elétricos avaliam o comportamento sistêmico do conjunto.
Uma instalação pode estar bem mantida e, ainda assim, tecnicamente insegura se não tiver estudos elétricos atualizados.
Estudos elétricos são apenas exigência normativa ou trazem benefício real ao negócio?
Os estudos elétricos vão muito além da conformidade normativa. Eles reduzem:
Paradas não programadas
Acidentes elétricos
Queima de equipamentos
Passivos trabalhistas e jurídicos
Na prática, estudos elétricos bem executados protegem o EBITDA, a continuidade operacional e a responsabilidade dos gestores.
Os estudos exigidos pela NR-10 tornam o estudo de arco elétrico (energia incidente) obrigatório?
Sim. Pela NR-10, o estudo de arco elétrico com cálculo de energia incidente é obrigatório sempre que houver risco de exposição do trabalhador a partes energizadas.
Esse estudo é a base para definir corretamente a categoria de risco e a vestimenta AR (Arc Rated).
No entanto, o cálculo de energia incidente só é válido quando apoiado por estudos elétricos prévios, que incluem obrigatoriamente:
Diagrama unifilar atualizado
Estudo de curto-circuito
Estudo de coordenação e seletividade das proteções
Sem esses elementos, não é possível determinar o tempo de atuação das proteções nem a corrente de falha, tornando inválida a definição de EPI contra arco elétrico.
Em resumo: sem esses estudos, não há garantia técnica nem conformidade real com a NR-10.
